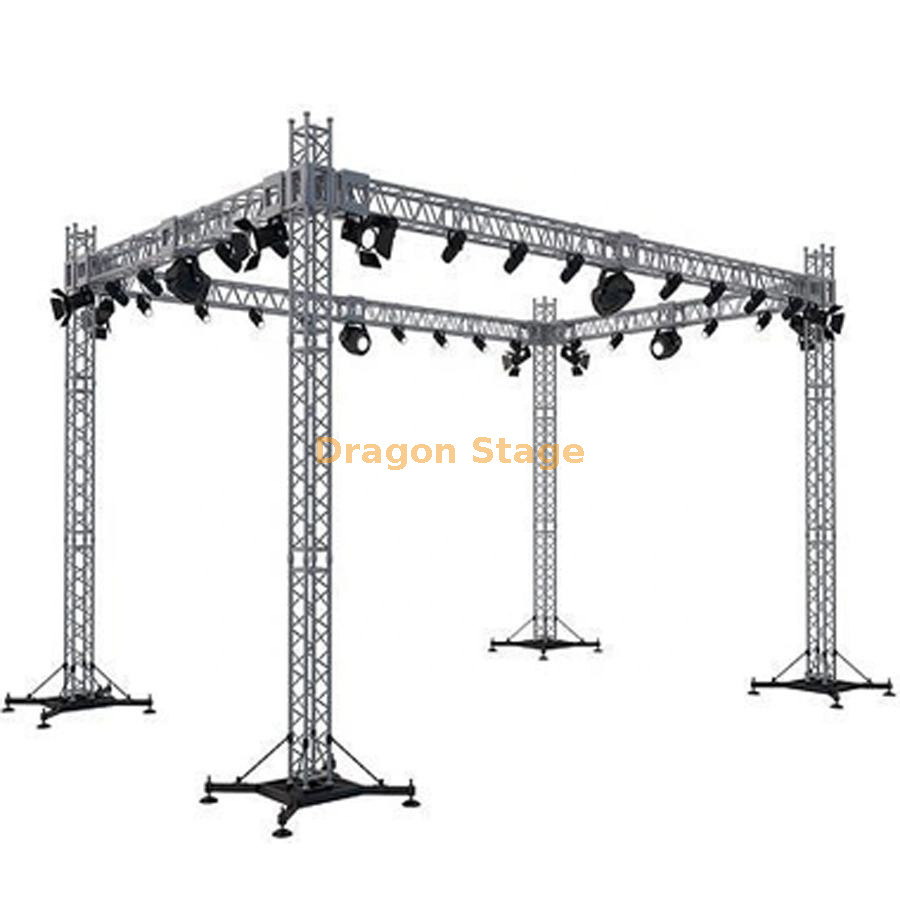

Este sistema de armazón de iluminación de aluminio es una estructura de soporte al suelo de 8 m de ancho × 6 m de profundidad × 7 m de alto , construida con un armazón de espiga de 290 mm , diseñada para iluminación de escenarios profesionales, conciertos y montaje de eventos al aire libre que requieren alta capacidad de carga y estabilidad estructural.
peso del embalaje: 900 kg
volumen de embalaje: 7cbm
Artículo | | Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
8,00 m Manga (frontal) | 2 juegos | 3.00 m | 50×3.0 | CS289×289 | 4 piezas |
2,00 metros | 50×3.0 | CS289×289 | 2 piezas |
1,00 metros | 50×3.0 | CS289×289 | 0 piezas |
6,00 m Manga(lateral) | 2 juegos | 3.00 m | 50×3.0 | CS289×289 | 4 piezas |
2,00 metros | 50×3.0 | CS289×289 | 0 piezas |
1,00 metros | 50×3.0 | CS289×289 | 0 piezas |
Pilar de 6,00 m | 4 juegos | 3.00 m | 50×3.0 | CS289×289 | 8 piezas |
2,00 metros | 50×3.0 | CS289×289 | 0 piezas |
1,00 metros | 50×3.0 | CS289×289 | 0 piezas |
cubo de haz | 6 caras | CS289×289 | 0 piezas |
Torre de marco | Bloque de manga de espiga S | 4 piezas |
Base de acero S | 4 piezas |
Sección superior S | 4 piezas |
Polipasto manual,BA05 2Tons | 4 piezas |
Sección de bisagra de espiga, altura 1 m | 4 piezas |
Eslinga de fibra,BA04,2 toneladas 3m | 4 piezas |
Estabilizador largo | 16 piezas |
Este sistema de armazón de iluminación de aleación de aluminio es una estructura de soporte terrestre de gran escala diseñada para la producción de eventos profesionales. Con un tamaño total de 8 m de luz, 6 m de profundidad y 7 m de altura , proporciona un marco estable y elevado para accesorios de iluminación, pantallas LED y equipos de audio.
Construido con una armadura de espiga de 290 mm , este sistema ofrece un equilibrio confiable entre resistencia estructural y flexibilidad modular. Pertenece a la categoría estándar de sistemas de truss de iluminación y se puede configurar dentro de sistemas de truss más amplios para configuraciones de eventos escalables.
Para la seguridad estructural, la capacidad de carga y el rendimiento de la luz son fundamentales. Este sistema sigue los principios de ingeniería descritos en el análisis de carga para sistemas de escenario modulares y cumple con los estándares de seguridad y las restricciones de ingeniería , lo que garantiza un funcionamiento seguro bajo cargas dinámicas como el movimiento de la iluminación y las fuerzas del viento.
El diseño adopta una lógica de conexión modular basada en el diseño del sistema modular , lo que permite un montaje eficiente mediante conexiones de espiga y pasador. Se puede hacer referencia a los flujos de trabajo de instalación en la metodología de instalación..
Este sistema es especialmente adecuado para:
Grandes plataformas de iluminación para conciertos
Escenario de festival al aire libre
Estructuras para exposiciones y eventos.
Sistemas de soporte en tierra con pantalla LED
Puede explorar aplicaciones completas en soluciones para conciertos y eventos y sistemas de truss para eventos..
El rendimiento del material es otro factor clave. Este sistema utiliza una aleación de aluminio certificada, como se explica en materiales de aluminio certificados y en la comparación de aluminio 6061-T6 frente a 6082-T6..
Para soluciones de puesta en escena completas, este sistema de truss se puede integrar con plataformas de escenario para crear una estructura de actuación unificada.
Productos destacados
Gran envergadura: 8 m de ancho para cobertura de iluminación profesional
Profundidad estable: la estructura de 6 m mejora la distribución de la carga
Altura: 7 m para iluminación elevada y efectos escénicos
Armazón de espiga de 290 mm: sistema modular estándar de la industria
Diseño de soporte en el suelo: no requiere soporte en el techo
Adecuado para aplicaciones exteriores y de servicio pesado
Conocimiento de la ingeniería estructural
En comparación con sistemas de truss más pequeños, esta estructura de soporte terrestre de 8 m introduce consideraciones de ingeniería adicionales:
Control de amplitud versus deflexión
Estabilidad de la torre vertical y soporte de la base.
Resistencia a la carga de viento (crítica para eventos al aire libre)
Distribución de carga entre vigas horizontales.
Para una comprensión técnica más profunda:
Estos factores impactan directamente la seguridad y el rendimiento a largo plazo.
Escenarios de aplicación
Este sistema de truss de iluminación de 8 mx 6 mx 7 m es ideal para:
Sistemas de iluminación para escenarios de conciertos.
Festivales de música al aire libre
Estructuras para exposiciones y ferias comerciales.
Instalaciones de pantallas LED de gran tamaño
Configuraciones de producción en gira
Se pueden encontrar más escenarios en aplicaciones de armazones de iluminación y aplicaciones de escenarios para eventos..
Preguntas frecuentes
¿Qué tamaño es este sistema de truss?
Tiene 8 m de ancho × 6 m de profundidad × 7 m de alto y está diseñado para aplicaciones de eventos a gran escala.
¿Qué tipo de truss se utiliza?
El sistema utiliza una armadura de espiga de 290 mm , un estándar ampliamente utilizado en el montaje de eventos.
¿Es adecuado para uso en exteriores?
Sí, está diseñado para eventos al aire libre, pero el correcto anclaje y control de carga debe seguir las normas de seguridad..
¿Necesita un sistema de armazón de iluminación de gran envergadura o una configuración personalizada?
Busque más información sobre productos de armazones de iluminación o contáctenos a través de la página de contacto para obtener una solución profesional.
