peso del embalaje: 1700 kg
Volumen de embalaje: 12cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 9,00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 8.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 9.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 6.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 194.16 | 1 por ciento |
Nuestra ventaja de armadura:
1. Con certificación CE/TUV, puede ser compatible con truss global.
2.materiales de la armadura: nunca corte esquinas, para garantizar que la armadura completamente soldada sea fuerte y duradera.
3.truss todo completamente soldado: más confiable y más fuerte que el mercado en ambos lados de la soldadura.
4.soldadura de truss: apariencia de soldadura de aletas, tensión uniforme.
5. Procesamiento de especificaciones de truss: posicionamiento de máquinas grandes, ubicación precisa, montaje conveniente.

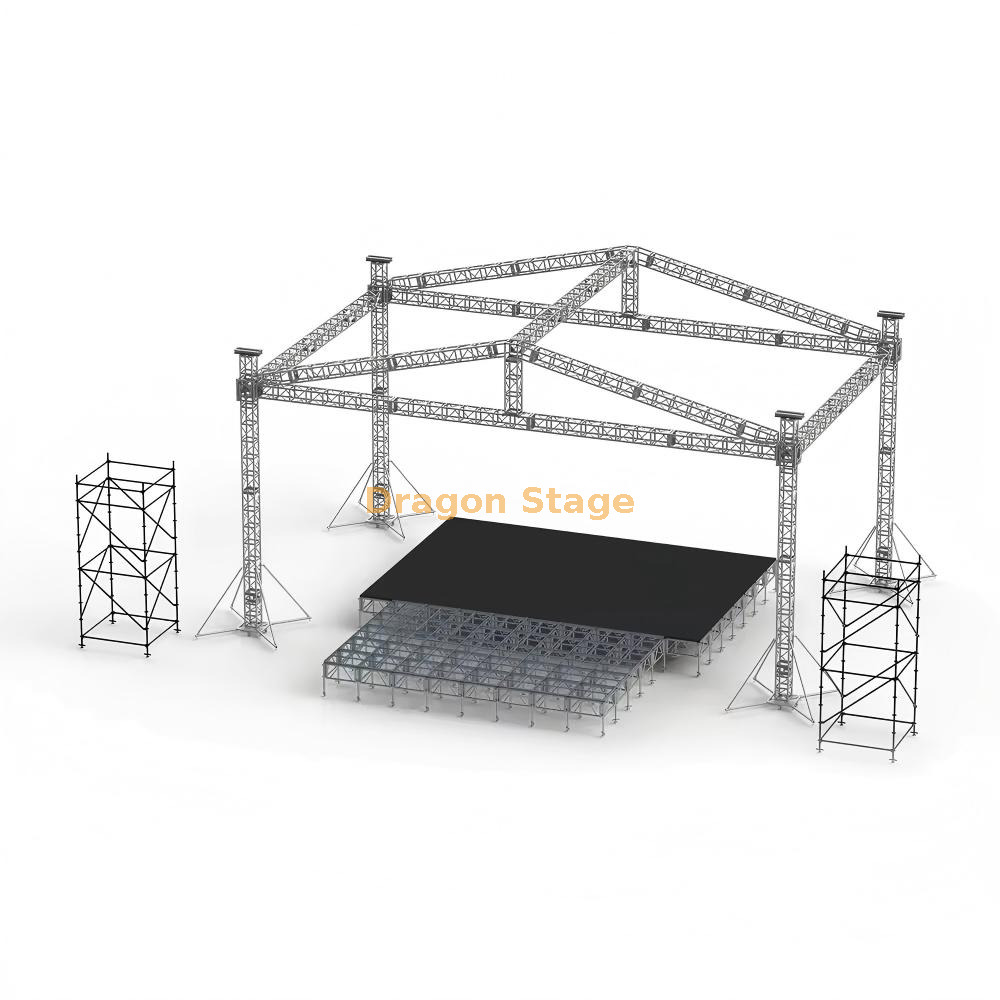

Sistema de aluminio profesional del braguero del tejado de la pirámide de la etapa de la espita del acontecimiento del concierto del 12x9x9m
1. Introducción
Para conciertos en carpa y espectáculos al aire libre de alto perfil, la arquitectura del escenario es una declaración de calidad profesional. El sistema de armadura de techo piramidal con espiga de aluminio de 12x9x9m de DragonStage es una solución estructural de primer nivel diseñada para proporcionar el máximo impacto visual y seguridad de grado industrial. Con una enorme área cubierta de 108 metros cuadrados y una imponente altura vertical de 9 metros, este diseño de techo piramidal ofrece un volumen superior para equipos de iluminación complejos y sistemas de audio a gran escala. Para los organizadores de eventos, el desafío es implementar una estructura grande que sea lo suficientemente robusta para los elementos pero lo suficientemente eficiente para un montaje rápido en el sitio, un desafío que este sistema de grifo diseñado con precisión enfrenta con excelencia.
2. Desafíos y soluciones
Uno de los principales desafíos para los escenarios al aire libre es el 'efecto vela' causado por el viento. Los techos tradicionales planos o de pendiente alta pueden atrapar el viento de manera agresiva, estresando el sistema de torre. DragonStage resuelve esto con la geometría Pyramid Roof, que proporciona una desviación del viento multidireccional, aumentando significativamente la estabilidad en entornos de campo abierto. Otro punto doloroso común es la acumulación de agua durante los aguaceros repentinos; La pendiente de cuatro lados de la pirámide garantiza la escorrentía inmediata del agua desde todos los ángulos, eliminando el peligro de que se formen bolsas de agua. Además, para instalaciones en diversos terrenos de festivales, nuestro sistema cuenta con bases de torre de alta resistencia con gatos niveladores ajustables para garantizar una estructura de 9 metros perfectamente nivelada y segura en cualquier superficie.
3. Características y beneficios clave
El sistema de 12x9x9m está fabricado con una aleación de aluminio 6061 de grado aeroespacial. Este material es el estándar mundial de la industria para trusses profesionales y ofrece una relación resistencia-peso superior y una resistencia natural a la oxidación ambiental (Fuente: https://www.dragontruss.com/Aluminum-Truss-System-pd413987768.html ).
El sistema utiliza conexiones de espiga (cónicas) de alta precisión. A diferencia de las armaduras de pernos, las conexiones de espiga no requieren herramientas y son mucho más rápidas de ensamblar, lo cual es fundamental para cumplir con los estrictos cronogramas de 'carga'. De acuerdo con los estándares internacionales de seguridad para estructuras temporales para eventos, el uso de un sistema de soporte en el suelo basado en una torre permite montar toda la parrilla de 12x9 m a nivel del suelo y elevarla de forma segura hasta su pico de 9 metros, minimizando los riesgos asociados con el trabajo elevado (Fuente: https://www.prolight-sound.com ).
Para proporcionar una solución completa para el lugar, este techo piramidal está diseñado para una integración perfecta con nuestras plataformas modulares de aluminio para escenarios. Estas plataformas cuentan con superficies antideslizantes de 18 mm y altas capacidades de carga, creando una base profesional y segura para los artistas debajo de la enorme plataforma aérea (Fuente: https://www.dragontruss.com/Aluminum-Stage-Platform-pd463987768.html ).
4. Sección de preguntas frecuentes
P: ¿Cuál es la principal ventaja del diseño del techo piramidal? R: Más allá de su estética única, la forma piramidal ofrece un excelente drenaje de agua y una resistencia superior al viento desde los cuatro lados, lo que la hace excepcionalmente estable para uso en exteriores.
P: ¿Este tramo de 12 m puede soportar pantallas LED pesadas? R: Sí. La estructura tipo caja de aluminio 6082-T6 está diseñada para aparejos de alta capacidad. Para pesos de pantalla específicos, consulte a nuestro equipo de ingeniería para obtener un cálculo de carga verificado.
P: ¿La marquesina de PVC es resistente al agua y al fuego? R: Absolutamente. La marquesina está hecha de PVC de 850 g/m² que es impermeable, resistente a los rayos UV y cumple con los estándares de seguridad ignífugos B1/M2.
P: ¿Cómo levantamos las torres de 9 metros? R: El sistema incluye un sistema de elevación de torre profesional con bloques de manga. A esta escala, recomendamos utilizar polipastos eléctricos de cadena sincronizados para un levantamiento seguro y eficiente.
5. Fuerte llamado a la acción (CTA)
Lleve la producción de su evento a un nivel superior con una estructura construida para un rendimiento de élite y seguridad absoluta. Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización personalizada sobre el sistema de armadura de techo piramidal de 12x9x9m. Descarga nuestras especificaciones técnicas y comienza a planificar tu temporada de conciertos más exitosa hasta el momento.
