peso del embalaje: 3050kg
Volumen de embalaje: 28 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 15.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 15 por ciento |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Torre de marco | Bloque de manga de espiga S | 6 piezas |
| Base de acero s | 6 piezas |
| Top Sección S | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.50 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 7.70 m | 6 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.70 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| Camantón de escalera de 7.70 m | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.70 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 293.46 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 7.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
peso del embalaje: 2800kg
Volumen de embalaje: 18cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 45 pcs |
| 1.22m abrazadera en el escenario | 54 PCS |
| 2.44m abrazadera en el escenario | 50 pcs |
| soportar con un tubo extensible | 60 pcs |
| Base ajustable | 60 pcs |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | 2 pcs |

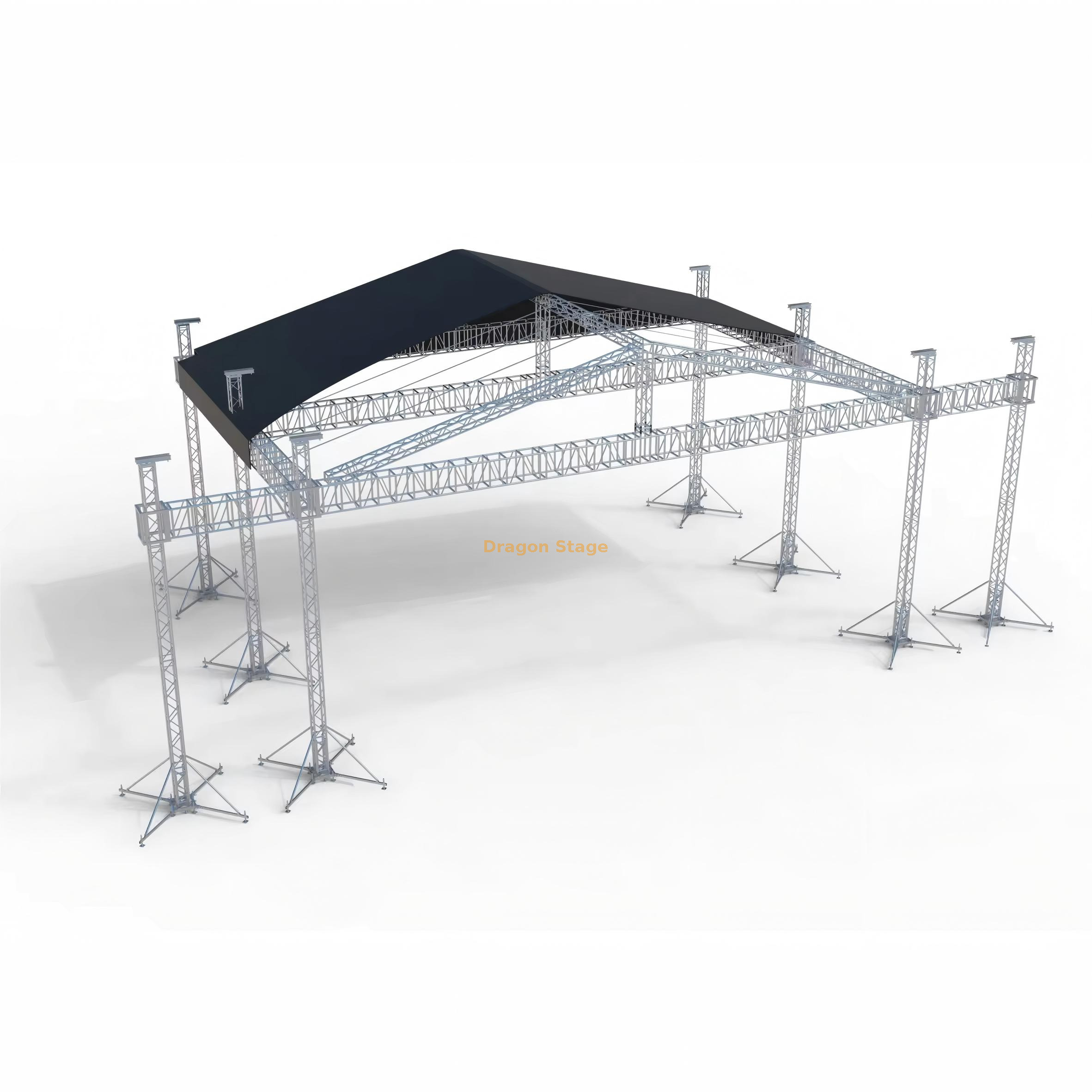

Sistema de armazón de aluminio para escenario de eventos al aire libre con altura ajustable: 15 m x 12 m x 8 m (6 pilares)
Introducción: cobertura masiva y capacidad de montaje profesional
El Dragon Stage sistema de armazón de escenario para eventos al aire libre de altura ajustable de aluminio está diseñado para los conciertos, festivales y eventos televisados a gran escala más exigentes. Este paquete integral presenta una robusta estructura de techo de 15 mx 12 mx 8 m sostenida por seis pilares principales e incluye una amplia plataforma de escenario ajustable. El sistema de soporte mejorado de seis torres proporciona una distribución de carga y estabilidad excepcionales en un gran tramo de 15 metros, lo que lo convierte en la mejor opción para grandes producciones al aire libre.
Características clave y desglose de componentes
I. Estructura de armadura de 6 pilares de alta capacidad
Este sistema está diseñado para ofrecer la máxima seguridad y capacidad de carga en su enorme espacio:

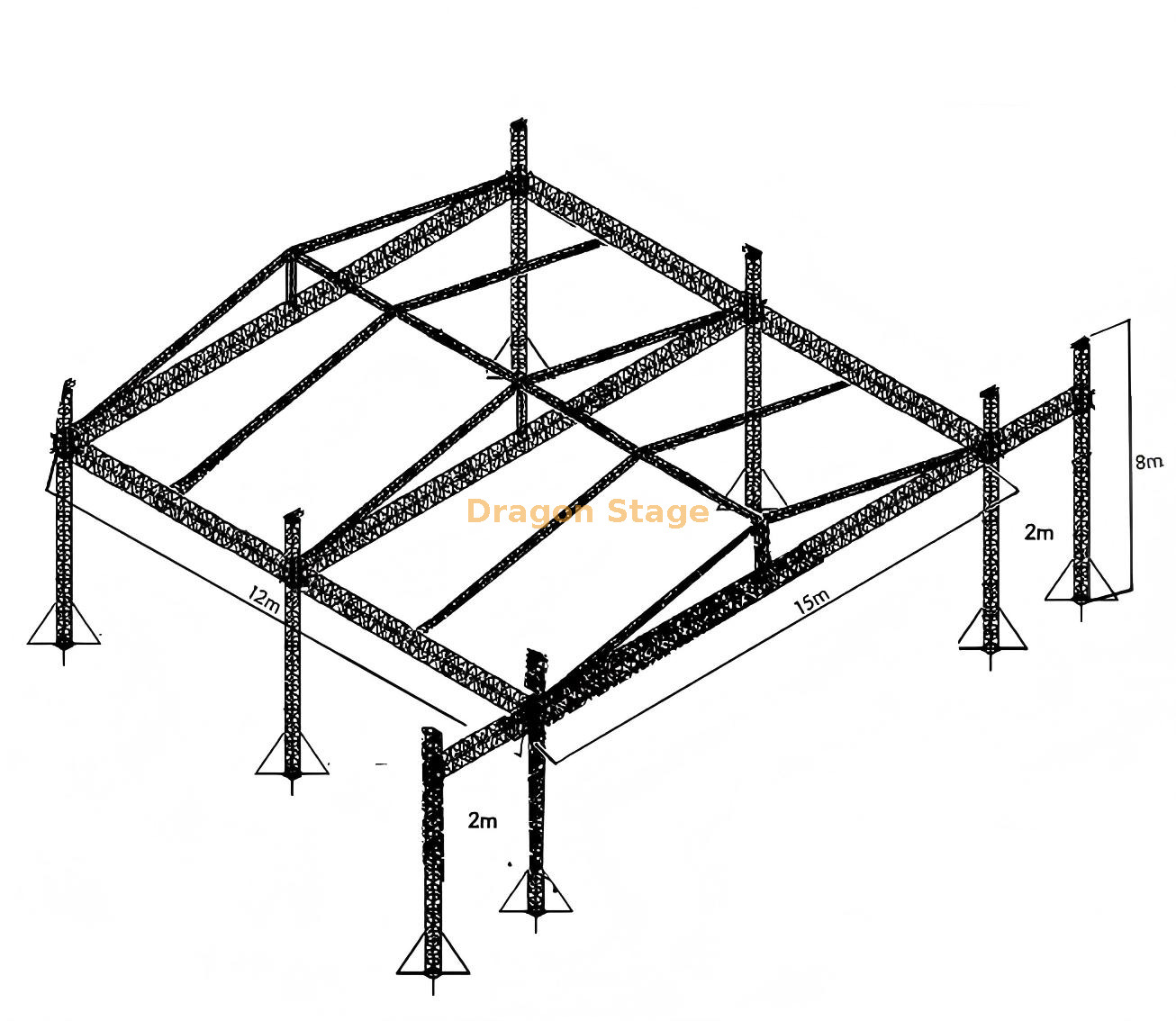

Dimensiones de la estructura: 15 m de largo x 12 m de ancho x 8 m de alto (49,2 pies x 39,4 pies x 26,2 pies).
Soporte de seis torres: al utilizar seis pilares verticales principales (a diferencia de los cuatro estándar), este diseño aumenta significativamente la integridad estructural y la capacidad de carga del sistema, particularmente para colgar pantallas LED pesadas y arreglos en línea a lo largo de un tramo de 15 m..
Perfiles de armadura:
Tes principales: CS389x389 (400 mm x 400 mm) con tubos principales de 50 mm x 3,0 mm para una alta resistencia a la flexión.
Pilares/techo: CS289x289 (300 mm x 300 mm) para un soporte vertical eficiente.
Alas integradas: se incluyen dos estructuras de alas separadas , completas con sus propios pilares, bases y polipastos. Estos son esenciales para la ubicación óptima de los altavoces PA (Line Array) lejos de la línea principal del techo.
Elevación y estabilización: Cuenta con un total de 8 juegos de polipastos manuales de 2 toneladas (BA05) y unos impresionantes 24 estabilizadores largos para una estabilidad suprema en condiciones de vientos fuertes.
II. Escenario de eventos de altura ajustable
El escenario incluido está diseñado para adaptarse a los diferentes requisitos de la línea de visión de la audiencia:
Espacio del escenario: una gran área de actuación de 12,2 mx 10,98 m (aprox. 40 pies x 36 pies).
Altura ajustable: el sistema de escenario permite un ajuste flexible de la altura de 1,2 ma 2 m (4 pies a 6,5 pies) , lo que lo hace versátil tanto para conciertos como para eventos de presentación en niveles.
Material de la plataforma: Cuenta con 45 piezas de cubierta de escenario de madera duradera de 4x8 pies (1,22 mx 2,44 m) , completa con los refuerzos y soportes necesarios para la altura máxima.
III. Logística del sistema
| Componente | Descripción | Logística | Característica clave |
| Armazón de techo | 6 pilares, estructura en A con alas | 3050 kg / 28 cbm | 15 m de luz, 8 m de altura |
| Plataforma de escenario | 40 pies x 36 pies, cubierta de madera | 2800 kg / 18 cbm | Altura ajustable (1,2 m - 2 m) |
| Pabellón | PVC, azul o color personalizado | 293,46 m2 | Protección total para la rejilla del tejado. |
| Equipo de elevación | 8 polipastos manuales BA05 (2T) | Incluido | Capacidad de elevación simultánea |
Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Por qué optar por un sistema de 6 pilares en lugar de un sistema estándar de 4 pilares para una luz de 15 m?
R: Una configuración de 6 pilares aumenta significativamente la carga colgante máxima permitida (capacidad de montaje) a través de la rejilla principal del techo, ya que la carga se distribuye entre más soportes verticales. Esto es fundamental para grandes producciones que requieren mucha iluminación, amplios fondos y múltiples pantallas de video. También mejora drásticamente el perfil de estabilidad y resistencia al viento de la estructura.
P: ¿Cuál es el beneficio de la altura del escenario ajustable (1,2 m - 2 m)?
R: El rango ajustable permite colocar el escenario más alto ( hasta 2 m ) para audiencias al aire libre muy grandes, lo que garantiza líneas de visión claras desde la distancia. Las alturas más bajas son útiles para eventos en lugares más pequeños o donde las regulaciones locales restringen la elevación máxima del escenario.
P: ¿Cuál es la causa principal del amplio rango de precios (¥ 65.640 - ¥ 115.756)?
R: La diferencia de precios suele depender de varios factores:
Material del techo: Actualizar la marquesina de PVC a un material resistente, ignífugo o de malla.
Certificación: Incluyendo cálculos estructurales completos e informes de certificación TUV.
Plataforma de escenario: Actualización de la cubierta de madera a un material más duradero, antideslizante de primera calidad o resistente al fuego.
Polipastos: Cambio de los 8 Polipastos Manuales por 8 Polipastos Eléctricos de Cadena.
