Peso de embalaje: 1800 kg
Volumen de embalaje: 17cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 13.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 11.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.30 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga Superior de 11,00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 6.70 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 4,70 metros | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 6.70 m | 10 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| 4,70 metros | 50 × 3.0 | CL30,289*50 | 10 por ciento |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 20pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 240.86 | 1 por ciento |

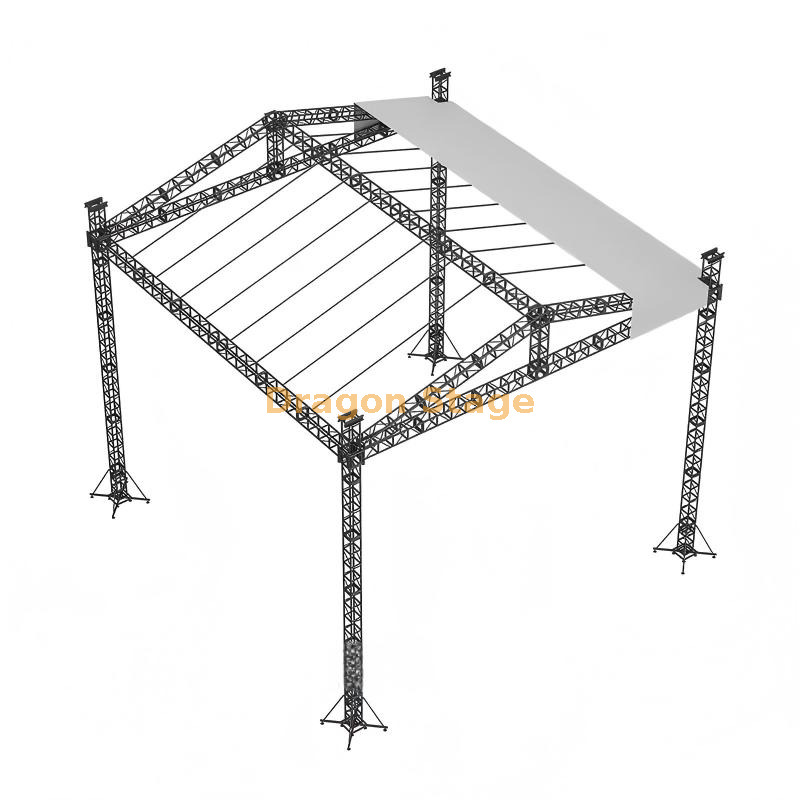

Sistema de armadura de techo de aluminio profesional Sea Beach de 13x11x7m
1. Introducción
Organizar un evento de clase mundial en un entorno costero o de playa presenta desafíos estructurales y ambientales únicos. La armadura de techo de aluminio DragonStage 13x11x7m Sea Beach es una solución de ingeniería especializada diseñada específicamente para entornos de alta salinidad y vientos fuertes. Con un tramo frontal de 13 metros y una profundidad de 11 metros, esta estructura proporciona 143 metros cuadrados de espacio protegido para actuaciones. El espacio libre vertical de 7 metros garantiza que los altavoces line array y los complejos equipos de iluminación tengan la 'altura de ajuste' necesaria para una proyección de sonido de nivel profesional y un impacto visual contra el océano como telón de fondo.
2. Desafíos de la industria y soluciones profesionales
La producción de eventos en la costa a menudo enfrenta la doble amenaza de una rápida corrosión y condiciones inestables del suelo. Las armaduras de aluminio estándar pueden sufrir una oxidación acelerada en el aire salado, mientras que la naturaleza cambiante de la arena hace que la estabilidad de las torres tradicionales sea difícil de mantener.
DragonStage resuelve estos problemas costeros específicos utilizando una aleación de aluminio 6082-T6 de alta calidad , que ofrece una resistencia a la corrosión natural superior en comparación con alternativas de menor calidad. Para mayor estabilidad, este sistema de 13x11x7m está diseñado para interactuar con bases de acero especializadas de superficie ancha y estabilizadores extendidos que distribuyen la carga en una superficie más grande, algo esencial para la arena suave de la playa. Además, para combatir las fuertes ráfagas de viento típicas de las ubicaciones costeras, el sistema utiliza una configuración de torre de alta resistencia que permite la rápida eliminación de la cubierta de PVC en situaciones climáticas de emergencia, protegiendo la integridad estructural de la plataforma (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Características clave y beneficios operativos
El armazón de playa de 13x11x7m es más que un simple marco; es un entorno de producción especializado creado para ofrecer durabilidad.
Aluminio 6082-T6 optimizado para aire salado
La estructura primaria está fabricada con tubos de aluminio reforzado con una especificación de tubo principal de 50x3,0 mm. Esto garantiza que el espacio libre de 13 m permanezca rígido bajo el peso del equipo audiovisual profesional. La filosofía de diseño 'Sea Beach' se extiende al hardware, utilizando conectores de alta calidad que resisten el agarrotamiento en condiciones húmedas y saladas, lo que garantiza que la estructura siga siendo fácil de desmontar incluso después de semanas de exposición (Fuente: https://www.dragontruss.com/Lighting-Truss-pl3552133.html ).
Soporte terrestre avanzado para terreno costero
La estabilidad en una playa es primordial. Este sistema cuenta con un sofisticado sistema de torre de soporte terrestre con elevadores manuales de 2 toneladas, lo que permite instalar el techo al nivel del suelo. Esto es particularmente beneficioso en ambientes costeros donde la velocidad del viento puede aumentar en altura; Un aparejo más bajo del suelo aumenta la seguridad de la tripulación. Los estabilizadores del sistema son ajustables, lo que compensa las pendientes naturales y los desniveles de las dunas de la playa (Fuente: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
Protección contra la intemperie estabilizada contra los rayos UV
El dosel de techo de PVC incluido está diseñado para los extremos. Está estabilizado a los rayos UV para evitar que la tela se vuelva quebradiza bajo el intenso reflejo del sol y la arena. El diseño de alta tensión garantiza que el agua de lluvia se derrame instantáneamente, evitando el peligroso efecto de 'acumulación' que puede ocurrir en grandes extensiones durante los aguaceros costeros tropicales.
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es el peso total del sistema de 13x11x7m? | El peso total del embalaje es de aproximadamente 1750 kg, optimizado para transporte marítimo internacional en un volumen consolidado. |
| P: ¿Se puede utilizar este truss para instalaciones costeras permanentes? | Si bien está diseñado para eventos, su construcción de aluminio 6082-T6 es adecuada para uso estacional a largo plazo si se realiza un enjuague regular del hardware con agua dulce. |
| P: ¿Cómo se asegura la estructura sobre arena? | Recomendamos una combinación de nuestros estabilizadores largos y lastre de concreto pesado o anclajes de barrena de arena especializados. |
| P: ¿El costo del diseño incluye la ingeniería estructural? | Nuestros precios incluyen tablas de carga estructural estándar; Se puede proporcionar ingeniería personalizada específica del sitio para permisos de playa como un servicio de valor agregado. |
