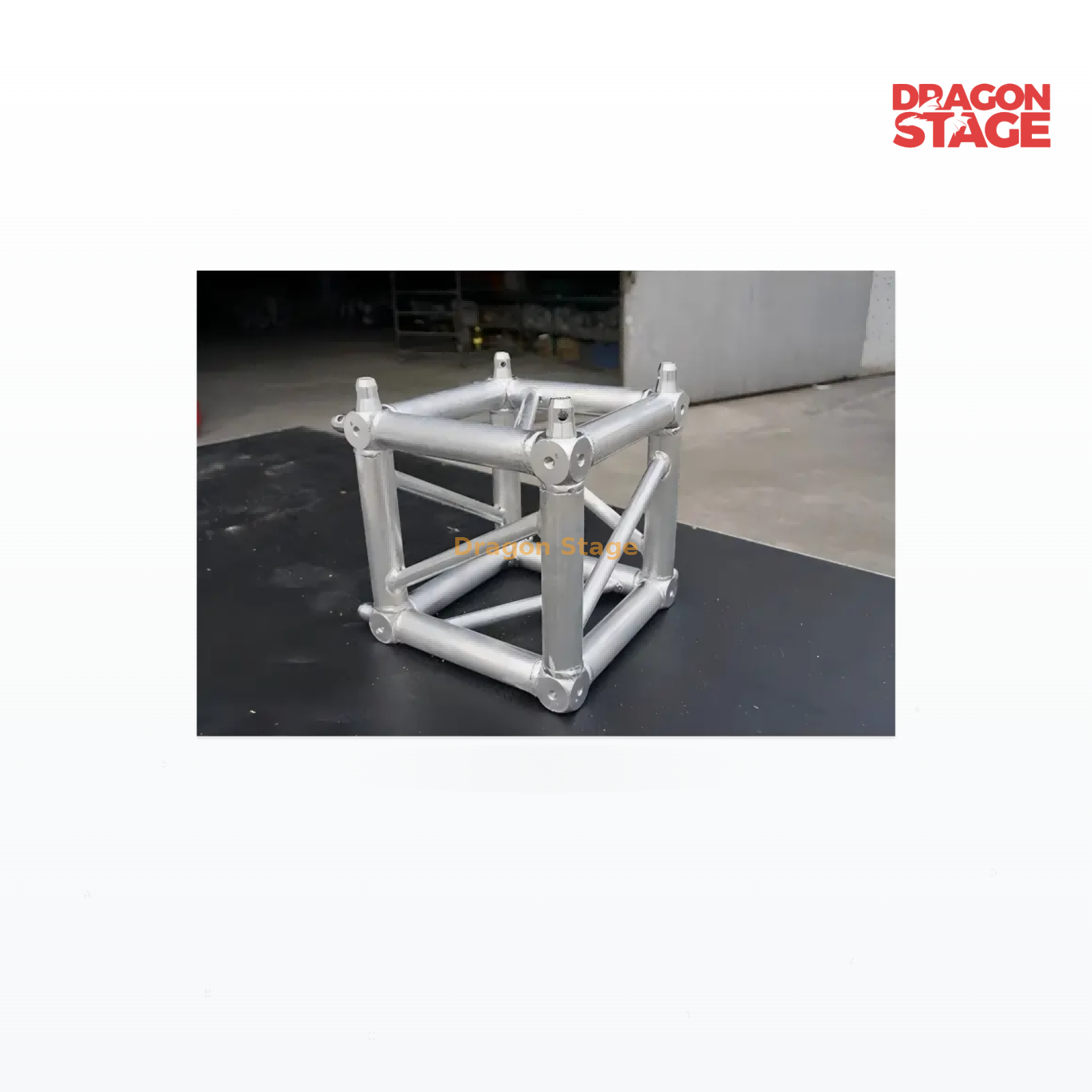

El cubo de celosía de seis vías de 520 × 520 mm se puede considerar para:
Sistemas de producción de eventos.
Estructuras de exposición
Sistemas de truss de iluminación y escenario
Estructuras del festival
Producción de conciertos
Estructuras de eventos temporales
Estructuras expositoras de gran formato.
Estructuras de celosía de aluminio multidireccionales.
Para proyectos de exhibición, el conector puede ser útil cuando el stand o el sistema de exhibición requiere que los miembros de la armadura se encuentren en una unión multidireccional.
¿Por qué elegir un cubo de 6 vías?
Más direcciones de conexión
Seis direcciones de conexión brindan más flexibilidad de diseño que un conector recto básico.
Útil para estructuras complejas
Una unión estilo cubo puede simplificar la conexión de múltiples miembros de celosía en un punto estructural común.
Adecuado para diseños de eventos personalizados
La producción de eventos frecuentemente requiere configuraciones no estándar. Un conector multidireccional puede proporcionar flexibilidad adicional al diseñar estructuras de celosía compatibles.
Construcción de aluminio ligero
El cuerpo de aluminio ayuda a mantener manejable el componente de conexión durante el transporte y el montaje.
Verificación de compatibilidad
La compatibilidad debe confirmarse antes de realizar el pedido.
El producto se identifica como un conector de cubo de truss de 6 vías de 520 × 520 mm , pero la información proporcionada no proporciona una lista de compatibilidad universal para cada fabricante o perfil de truss.
Antes de realizar el pedido, confirme:
El sistema de truss que está utilizando.
El perfil y las dimensiones del truss.
La interfaz de conexión/espiga.
La configuración de unión requerida.
Si las seis direcciones de conexión coinciden con la estructura planificada.
Si no está seguro, proporcione un dibujo de la sección del truss, las dimensiones del conector o fotografías claras de la conexión del truss correspondiente..
No asuma que dos sistemas de truss son intercambiables simplemente porque sus dimensiones nominales parecen similares.
Configuración de conexión
La configuración de seis vías está destinada a proporcionar múltiples puntos de conexión alrededor de un cubo central.
Dependiendo del sistema de truss y del diseño de la estructura, el conector se puede utilizar para crear:
La orientación final debe estar determinada por la configuración real de la armadura y los requisitos del proyecto.
Asamblea
La información fuente del producto confirma que se incluyen dos tornillos de aluminio para el montaje..
Un proceso de montaje típico es:
Confirme que las secciones del truss coincidan con el conector del cubo.
Coloque el miembro de la armadura contra el punto de conexión apropiado.
Alinee las interfaces de conexión.
Instale el hardware de conexión suministrado según lo requiera el sistema de truss.
Compruebe que la conexión esté completamente asentada.
Repita para las direcciones de conexión restantes requeridas por la estructura.
Inspeccione la unión completa antes de cargarla o realizar más montaje.
El método de montaje exacto depende del sistema de truss compatible. No fuerce una conexión que no se alinee correctamente.
Requerido / Generalmente Necesario
Este producto es un componente de conexión de esquina de armadura , no una estructura de armadura completa.
Un proyecto típico también puede requerir:
Secciones de celosía de aluminio compatibles
Hardware de conexión de truss a juego
Placas base o componentes de soporte cuando sea necesario
Conectores de esquina o de unión adicionales
Equipos de elevación e instalación adecuados.
Para soluciones completas de truss, explore Truss & Rigging.
Dependiendo de la estructura, es posible que también necesite:
Secciones de celosía rectas
Esquinas multidireccionales adicionales
Conectores de armadura
Placas base
Soportes ajustables
Accesorios de transporte y almacenamiento de truss
Para componentes relacionados, visite Accesorios para armazones y aparejos.
Guía de cantidades
El número de conectores de cubo necesarios depende totalmente de la disposición estructural.
Para una estructura simple, sólo puntos de unión específicos pueden requerir un cubo de seis vías.
Para un sistema de eventos personalizado más grande, calcule la cantidad de cruces multidireccionales que se muestran en el diseño estructural.
No calcule la cantidad únicamente a partir de la longitud total del truss.
Si proporciona un dibujo de estructura básica o el número de secciones de armadura que se encuentran en cada unión, la cantidad de conectores se puede revisar con mayor precisión.
Errores de compra comunes
Comprar solo por el tamaño de 520 × 520 mm
El tamaño externo no garantiza que la interfaz de conexión coincida con su truss.
Verifique siempre el perfil del truss y el sistema de conexión.
Suponiendo que todos los conectores cúbicos de 6 vías sean intercambiables
Los diferentes sistemas de truss pueden utilizar diferentes dimensiones de conexión, disposiciones de espigas y herrajes.
Usar el cubo sin verificar la configuración estructural
Un conector de seis vías proporciona múltiples direcciones de conexión, pero aún es necesario configurar adecuadamente la estructura completa.
Tratar el conector como un sistema estructural independiente
Este es un componente de conexión. Su uso debe considerarse siempre junto con los tramos de truss compatibles y la estructura completa.
Agregar clasificaciones de carga no admitidas
La página fuente indica que el conector puede soportar alta presión y es adecuado para objetos pesados, pero no proporciona una clasificación de carga numérica específica.
No asuma una capacidad de carga de kg específica sin datos de ingeniería confirmados.
Notas estructurales y de seguridad
Este producto está diseñado para usarse como parte de un sistema de truss compatible.
Para estructuras de eventos que involucran cargas significativas, grandes luces, estructuras elevadas, equipos suspendidos u ocupación pública, se debe revisar la estructura completa de acuerdo con los requisitos aplicables del proyecto.
La configuración de seis vías del conector no establece por sí sola la capacidad de carga de la estructura completa.
Antes de usar, inspeccione:
Interfaces de conexión
Tornillos y herrajes
Áreas de contacto de armadura
Alineación de cada conexión.
Daño visible o deformación
No utilice componentes de conexión visiblemente dañados en una instalación estructuralmente significativa.
