Peso de embalaje: 2750 kg
Volumen de embalaje: 13cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 14.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 10.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Pilar de 11.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 12 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
1. Dragon Stage Brand, Carga: 1000 kg,
2. Longitud de la cadena: 25m,
3. Velocidad de elevación: 4m/min,
4. 380V-3frase-50Hz
5. Doble freno
6. Cadena de carga G100, reunión de 8: 1/10: 1 factor de seguridad.
7. Con 0.5m 4pin-16A Europe Plug
8. Implaz del agua: IP54 | 4pcs |
| 1 Control 8pcs, con estuche de identificación | 1 por ciento |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.40 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 10.00 m Beam superior | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 7.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| Correo de escalera de 7.20 m | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 241.36 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 11.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
1. Dragon Stage Brand, Carga: 1000 kg,
2. Longitud de la cadena: 25m,
3. Velocidad de elevación: 4m/min,
4. 380V-3frase-50Hz
5. Doble freno
6. Cadena de carga G100, reunión de 8: 1/10: 1 factor de seguridad.
7. Con 0.5m 4pin-16A Europe Plug
8. Implaz del agua: IP54 | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
Peso de embalaje: 2200 kg
Volumen de embalaje: 15 cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 35 pcs |
| 1.22m abrazadera en el escenario | 42 pcs |
| 2.44m abrazadera en el escenario | 40 pcs |
| soportar con un tubo extensible | 48 PCS |
| Base ajustable | 48 PCS |
| Escalera de escenario | cobertura de madera | total | 8 | pasos | ajustable a la altura de la etapa | 2 pcs |

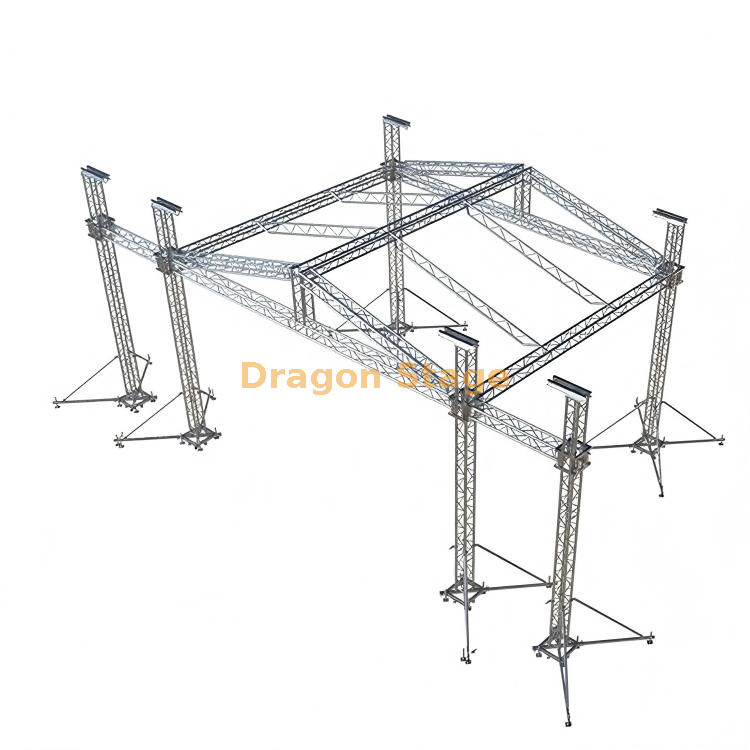

Sistema de armadura de techo de concierto de aluminio de alta resistencia (14x10x12m) con alas para altavoces
1. Introducción
En el mundo de la producción de eventos profesionales, la demanda de escala vertical y precisión acústica nunca ha sido tan alta. La armadura de techo para conciertos al aire libre de aluminio DragonStage de 14x10x12m está diseñada para proporcionar el espacio libre masivo y la integridad estructural necesarios para los festivales modernos y las giras a gran escala. Con una imponente altura de 12 metros, este sistema ofrece la 'altura de ajuste' necesaria para diseños de iluminación complejos y una proyección de sonido óptima. Diseñado para organizadores de eventos y contratistas técnicos, este sistema facilita un entorno de desempeño profesional que equilibra una gran estética con una rigurosa ingeniería de seguridad.
2. Desafíos y soluciones en aparejos a gran escala
Los eventos modernos al aire libre enfrentan importantes desafíos estructurales, particularmente en lo que respecta a la altura y la distribución del peso. A medida que los sistemas alcanzan los 12 metros, la carga del viento se convierte en un factor de seguridad crítico. Además, colgar altavoces pesados de arreglo lineal en la periferia de una estructura puede crear un par de torsión desequilibrado si no se diseña correctamente.
DragonStage aborda estos desafíos a través de un sistema especializado de torre y armazón de techo que utiliza aleaciones de aluminio reforzado y bloques de camisa soldados con precisión. Al integrar alas de altavoz dedicadas en el marco principal de 14 m, la carga se distribuye en una superficie más amplia, lo que mejora la estabilidad general. Para entornos con vientos fuertes, nuestras estructuras incluyen estabilizadores largos y bases de acero de alta resistencia que proporcionan los puntos de lastre necesarios para asegurar el equipo contra los elementos, garantizando un entorno seguro tanto para los artistas como para el público.
3. Características y beneficios clave
La armadura de techo concertado de 14x10x12m es una inversión en durabilidad y versatilidad técnica, diseñada para profesionales que se niegan a comprometer la calidad.
Construcción de aluminio 6061-T6 de primera calidad
Toda la estructura está fabricada con aleación de aluminio 6061-T6 de alta calidad. Este material se elige por su excepcional relación resistencia-peso, que permite luces enormes y al mismo tiempo mantiene manejables los costos de transporte y los requisitos de mano de obra. El aluminio proporciona naturalmente una resistencia superior a la corrosión, lo que lo hace ideal para festivales al aire libre de varios días en diversos climas (Fuente: https://www.dragontruss.com/Lighting-Truss-pl3552133.html ).
Alas de altavoz Line Array integradas
Una de las características más destacadas de este sistema de 14 m de ancho es la inclusión de alas de altavoz dedicadas. Estas alas permiten la suspensión segura de arreglos lineales de audio profesional fuera del área del escenario principal, despejando las líneas de visión para la audiencia y mejorando la cobertura acústica. La capacidad de la estructura para manejar estas cargas puntuales pesadas se verifica a través de nuestros rigurosos protocolos de prueba y la certificación TUV (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
Aparejo modular eficiente
A pesar de su altura de 12 m, el sistema está diseñado para un montaje eficiente. Utilizando bloques de revestimiento de alta resistencia y un sistema de torre confiable, el techo se puede instalar al nivel del suelo y elevarse de manera segura a su posición. Este enfoque de 'soporte en tierra' sigue las mejores prácticas de la industria para la seguridad del aparejo, minimizando el tiempo que los técnicos pasan trabajando en altura (Fuente: https://www.plasa.org ). Los componentes modulares también garantizan que el trussing se pueda reconfigurar para eventos más pequeños de 10x8m o 12x10m, maximizando el retorno de la inversión de su inventario.
4. Sección de preguntas frecuentes
P: ¿Cuál es la capacidad de carga máxima para las alas de los altavoces? R: Las alas están diseñadas específicamente para admitir configuraciones de arreglo en línea estándar; sin embargo, los límites de peso específicos dependen de la carga total distribuida del techo principal. Consulte las tablas de carga proporcionadas.
P: ¿Se puede utilizar esta estructura de 12 m de altura en zonas costeras con fuertes vientos? R: Sí. Cuando se utiliza con nuestras bases de acero de alta resistencia, estabilizadores y el lastre adecuado, el sistema está diseñado para cumplir con los requisitos estándar de carga de viento en exteriores.
P: ¿El sistema incluye la marquesina de PVC? R: Sí, proporcionamos una marquesina de PVC impermeable, ignífuga y de alta calidad que se adapta a las dimensiones de 14 x 10 m para evitar la acumulación de agua.
P: ¿Es este truss compatible con otras marcas importantes? R: Nuestra armadura utiliza conexiones de perno o espiga estandarizadas. Comuníquese con nuestro equipo de ingeniería para verificar la compatibilidad exacta con su inventario existente.
5. Fuerte llamado a la acción (CTA)
Eleve sus estándares de producción con una solución de montaje diseñada para los escenarios más grandes. Confíe en DragonStage para obtener confiabilidad certificada e ingeniería de primer nivel.
Póngase en contacto con el equipo de ingeniería de DragonStage para obtener un presupuesto personalizado o descargue nuestras especificaciones de carga detalladas para comenzar a planificar su próximo festival.
