Para aquellos que buscan un sistema de truss más robusto y visualmente llamativo, nuestros kits de truss de aluminio de 18 m de ancho ofrecen una excelente alternativa. Además de su estética mejorada, estos sistemas de vigas de aluminio ofrecen capacidades de carga superiores, lo que les permite cubrir luces más largas. Para garantizar la estabilidad y abordar los problemas de deflexión en tramos más largos, nuestra estructura de escenario de 18 m de ancho está equipada con prácticas juntas de espiga. Estas juntas no sólo simplifican el proceso de instalación sino que también proporcionan mayor estabilidad.
armazón de pilar 350x350mm
viga 500x600mm
armadura de techo con dosel
descomponer
peso del embalaje: 3400kg
Volumen de embalaje: 30 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 18.00 m (frente) | 3 conjuntos | 3.00 m | 50 × 3.0 | BS500 × 600 | 18 piezas |
| Viga de 12.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS500 × 600 | 8pcs |
| Pilar de 9.00 m | 6 sets | 3.00 m | 50x3.0 | BS350 × 350 | 18 piezas |
| haz cubo | Cubo 500x600 | 1 por ciento |
| Torre de marco | Bloque de manga de trusas Bolt M | 6 piezas |
| Base de acero m | 6 piezas |
| Top Sección M | 6 piezas |
| Polipasto manual, ba05 2tons | 6 piezas |
| Sección de bisagra de espiga, altura 1m | 6 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 6 piezas |
| Estabilizador largo | 24 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 3 conjuntos | 1.80 m | 50 × 3.0 | BS300 × 300 | 3 piezas |
| Viga superior de 12.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| Viga oblicua de 9.20 m | 6 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 12 piezas |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 6 piezas |
| 1.20 m | 50 × 3.0 | BS300 × 300 | 6 piezas |
| Camantón de una escalera de 9.20 m | 8 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 16 piezas |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 8pcs |
| 1.20 m | 50 × 3.0 | BL30,300*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 1 por ciento |
| Conectar placa con abrazadera | 3 piezas |
| Aferración | 16 piezas |
| Pinza doble | 12 piezas |
| Material del dosel del techo: PVC, color azul o personalizado. | 350.16 | 1 por ciento |
peso del embalaje: 5200kg
Volumen de embalaje: 35cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 1x2m | de madera | 88 PCS |
| 1M Stage Brace | 99 PCS |
| 2M Stage Brace | 96 PCS |
| soportar con un tubo extensible | 108 PCS |
| Base ajustable | 108 PCS |
| Escalera de escenario | cobertura de madera | total | 7 | pasos | 2 pcs |
| Pasamanos | longitud | 3.18 | medidores | 4 pcs |

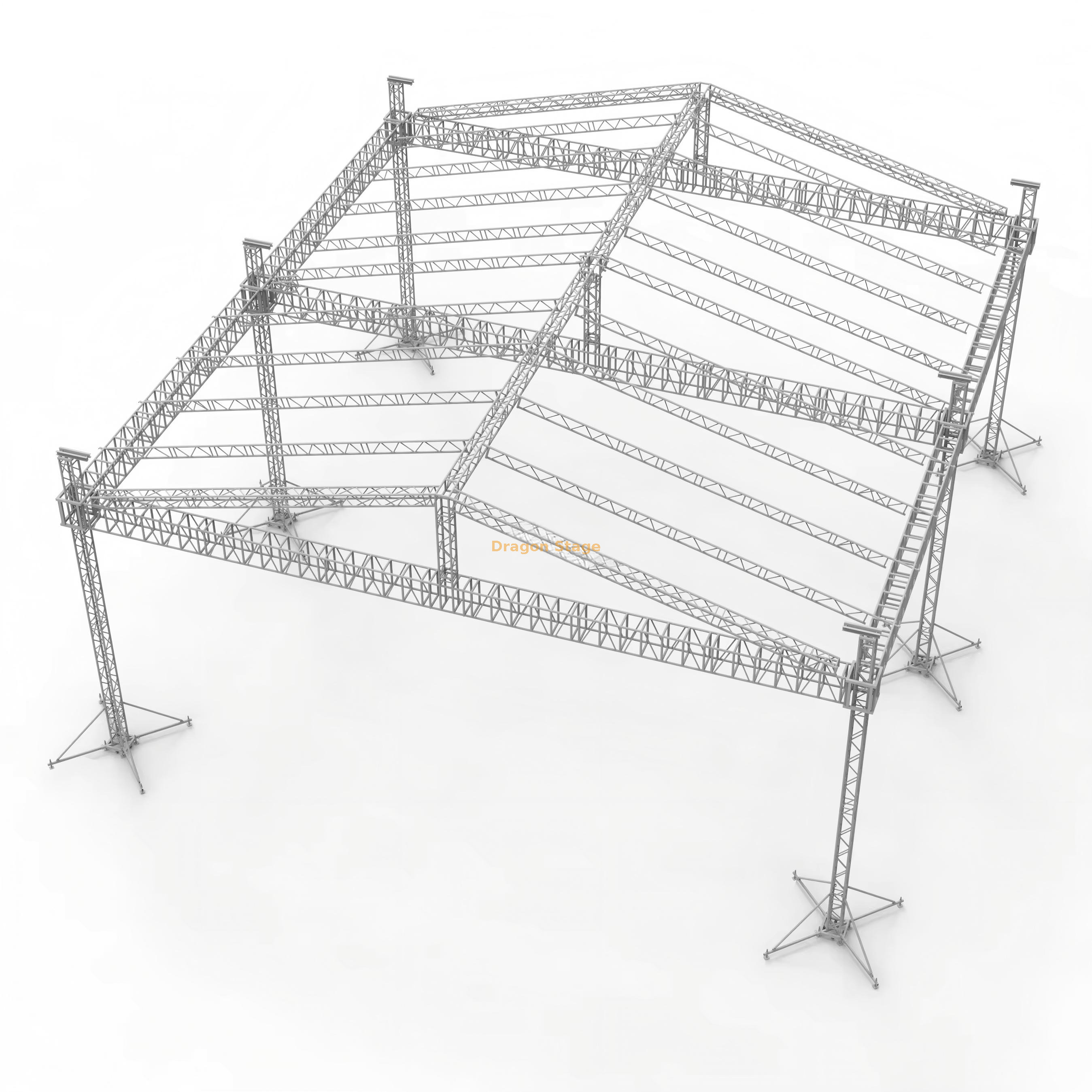

Armazón de escenario de techo de aluminio para montaje de iluminación de escenarios y eventos de conciertos 18x12x10m: sistema de pernos de alta resistencia
1. Introducción: la base de la producción en vivo a gran escala
El armazón de escenario con techo de aluminio de 18x12x10m de DragonStage es una solución de escenario de alto rendimiento diseñada específicamente para conciertos importantes, giras a gran escala y aplicaciones de montaje profesionales. Con dimensiones sustanciales de 18 m de ancho x 12 m de profundidad y una imponente altura de 10 m , este sistema proporciona un entorno amplio y estructuralmente seguro capaz de soportar grandes cantidades de equipos de iluminación, audio y vídeo. Está diseñado para productores de eventos que requieren máxima capacidad de carga y estabilidad para eventos al aire libre complejos y de alto perfil.
Este sistema se distingue por el uso del sistema Bolt Truss para conexiones primarias, que utiliza robustas secciones de truss de iluminación estándar de 350x350 mm y 500x600 mm . La conexión de perno se prefiere en muchas aplicaciones de servicio pesado por su alta resistencia al corte y su acoplamiento rígido y preciso, lo que convierte a esta estructura en una opción líder para el montaje de armazones en escenarios de conciertos donde la integridad estructural no es negociable.
2. Desafíos y soluciones en la construcción de eventos modernos
Las estructuras exteriores de gran formato presentan desafíos únicos en cuanto a la deflexión estructural en tramos largos (como la viga de 18 m), el manejo de cargas puntuales elevadas provenientes de aparejos profesionales y la garantía de la estabilidad estructural en condiciones climáticas variables.
DragonStage aborda estos problemas empleando un enfoque de truss híbrido:
Gestión de tramos de alta resistencia: la armadura de iluminación de tornillo cuadrado BS500x600 se utiliza para las vigas principales de 18,00 m y 12,00 m, lo que ofrece capacidades de carga y estabilidad superiores en largas distancias en comparación con perfiles más pequeños.
Soporte vertical: el sistema se basa en seis pilares robustos construidos con una armadura de iluminación de aluminio con tornillos BS350x350 , que es esencial para elevar de forma segura la estructura del techo a una altura de 10 m..
Confiabilidad de la conexión: el uso de un sistema Bolt Truss (también conocido como Screw truss ) garantiza conexiones altamente seguras y de sensación permanente entre los principales elementos de soporte de carga, fundamentales para un montaje seguro en grandes conciertos (Fuente: https://www.dragontruss.com/Lighting-Truss-FAQ16138.html ).
3. Características y beneficios clave
El sistema Truss de 18x12x10m es un paquete integral diseñado para una implementación profesional, que combina una enorme plataforma de escenario con una estructura de techo excepcionalmente robusta.
Estructura de armadura de alta capacidad
Los principales componentes estructurales están construidos para soportar demandas rigurosas de giras y montaje:
Tes principales: Armazón de iluminación de tornillo cuadrado BS500x600 (tubos principales de 50 mm x 3,0 mm) forma los tramos frontales de 18,00 m y laterales de 12,00 m.
Pilares: Armazón de iluminación de aluminio con tornillo BS350x350 (tubos principales de 50 mm x 3,0 mm) forma los seis pilares principales de 9,00 m.
Rejilla de techo: construida con una armadura de iluminación de tornillo BS300x300 para el marco del techo y una armadura en forma de I de aluminio BL30 con perno de 300 mm para las secciones de la armadura de escalera, optimizada para soportar cargas distribuidas de iluminación y marquesina.
Plataforma de escenario integrada y soporte en tierra
El sistema incluye un importante sistema de escenario de 16x11 m con una altura ajustable de 1,2 ma 2,0 m . Esta flexibilidad es vital para establecer líneas de visión óptimas para grandes audiencias. La plataforma del escenario consta de 88 piezas de plataformas modulares de madera de 1x2 m . La estructura del techo está estabilizada por un conjunto integral de soporte del suelo, que incluye 6 juegos de bases de acero de , bloques de manga y secciones superiores , complementados con 24 estabilizadores largos para una máxima estabilidad lateral.
Despliegue eficiente y características de seguridad
Toda la estructura está diseñada para la eficiencia en el campo, con un peso total de embalaje de 5200 kg y un volumen de embalaje de 35 CBM . La elevación segura de la pesada rejilla del techo se controla mediante 6 juegos de polipastos manuales de 2 toneladas (BA05) . Además, el sistema incluye una marquesina de PVC de 350,16 m2 (disponible en azul o en colores personalizados) para proteger en cualquier condición climática el equipo escénico de alto valor. Los componentes estructurales cuentan con múltiples opciones de truss, incluidos truss tipo caja, truss triple y truss en escalera, lo que permite diversos puntos de fijación de rigging para cumplir con cualquier especificación de producción (Fuente: https://www.prolight-sound.com ).
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿Cuál es la principal ventaja del sistema Bolt Truss sobre Spigot Truss? R: Bolt truss ofrece una conexión mecánicamente superior, más rígida e inherentemente más fuerte, lo que lo hace ideal para levantamientos extremadamente pesados y estructuras expuestas a cargas dinámicas, a menudo preferidas para instalaciones permanentes o eventos al aire libre de larga duración.
P: ¿Existen disposiciones para colgar altavoces de arreglo lineal? R: Sí, la armadura del techo (BS500x600) está diseñada para soportar cargas puntuales altas y se deben calcular y fijar puntos de montaje específicos (a menudo usando abrazaderas simples o dobles ) a las secciones de la armadura de la viga principal para los conjuntos de altavoces.
P: ¿La altura del escenario es ajustable dentro del rango de 1,2 ma 2,0 m? R: Sí, el escenario utiliza un soporte con componentes de tubo extensibles y unidades de base ajustables para el escenario , lo que permite un ajuste de altura y nivelación precisos dentro de ese rango.
P: ¿Cuál es el método recomendado para realizar pruebas de carga en esta estructura? R: Las pruebas de carga siempre deben realizarse de acuerdo con las especificaciones del fabricante y certificadas por un ingeniero estructural, aplicando cargas de prueba que excedan la carga útil máxima calculada para verificar la integridad de la armadura y las conexiones antes de comenzar el montaje.
5. Fuerte llamado a la acción (CTA)
Para su próximo gran concierto o producción en gira, asegure la alta capacidad de carga y la estabilidad inigualable del DragonStage Aluminium Roof Stage Truss 18x12x10m.
Consulte hoy con nuestros expertos técnicos para obtener una evaluación completa de la capacidad de aparejo y precios específicos del proyecto.
