Comprensión de los diferentes sistemas de suspensión utilizados para PA principal, PA lateral y torres de retransmisión
Los altavoces line array se encuentran entre los componentes suspendidos más pesados que se encuentran en un escenario de concierto moderno.
A diferencia de los accesorios de iluminación o los paneles LED, un line array hace más que producir sonido. Su posición afecta directamente la cobertura de la audiencia, la distribución de la presión sonora y la consistencia de la escucha en todo el lugar.
Por esta razón, los ingenieros no simplemente cuelgan cada line array de la estructura más cercana.
En cambio, cada conjunto está suspendido de un sistema estructural diseñado específicamente para su ubicación, requisitos de carga y función acústica.
Durante la construcción del Festival de Música Guangzhou Pearl Beer Festival 2026, se observaron tres métodos diferentes de suspensión de arreglo lineal:
El sistema de megafonía principal estaba suspendido de vigas voladizas debajo de la plataforma del techo.
Los sistemas de megafonía laterales se suspendieron de vigas de celosía montadas en estructuras Ringlock independientes.
Los sistemas de altavoces de relevo se colgaron de torres de relevo de aproximadamente 20 metros de altura ubicadas en el centro del estadio.
Estas observaciones revelan un importante principio de ingeniería:
El punto de suspensión más seguro no siempre es el más alto: es la estructura diseñada específicamente para soportar la carga requerida y al mismo tiempo brindar la cobertura acústica correcta.
El diseño general del sistema de sonido se analiza en ¿Cómo se distribuye un sistema de sonido de concierto en un estadio?, mientras que este artículo se centra en la ingeniería estructural detrás de la suspensión segura de esos sistemas.
Observación de ingeniería
Durante este proyecto se utilizaron tres sistemas de suspensión independientes.
Ubicación del arreglo lineal
Estructura de soporte
PA principal
Viga voladiza debajo del faldón del tejado
PA al lado del escenario
Viga truss fijada a estructura Ringlock
Relé PA
Torre de relevo independiente
Aunque los tres sistemas admitían line arrays, cada uno tenía un propósito acústico y de ingeniería diferente.
¿Por qué los line arrays se suspenden en lugar de colocarse en el suelo?
Los line arrays de gran tamaño están suspendidos por varias razones.
Suspender los altavoces:
Mejora la cobertura de audiencia.
Evita que los espectadores bloqueen el sonido.
Crea una mejor dispersión vertical.
Reduce los reflejos del suelo del escenario.
Permite que el sonido se proyecte a largas distancias.
Por lo tanto, la altura de la suspensión está determinada por el rendimiento acústico y la seguridad estructural.
Los principales conjuntos de PA están suspendidos de la plataforma del techo
Los line arrays primarios se colocaron al frente del escenario principal.
En lugar de colgar directamente de la armadura del techo, se suspendieron de vigas en voladizo que se extendían debajo de la plataforma del techo.
Esta disposición ofrece varias ventajas de ingeniería.
Mejor cobertura de audiencia
Colocar los arreglos en el borde frontal del escenario reduce la obstrucción de:
La estructura del techo.
Equipos de iluminación.
El telón de fondo LED.
Esto permite que el sonido se proyecte directamente en la audiencia.
Apoyo estructural independiente
La viga en voladizo está diseñada específicamente para transferir la carga concentrada del altavoz a la estructura principal del techo.
Esto crea una ruta de carga dedicada en lugar de distribuir las cargas de los altavoces entre varios miembros del techo.
Montaje y mantenimiento más sencillos
Suspender los altavoces desde el área de la plataforma también proporciona un acceso conveniente para:

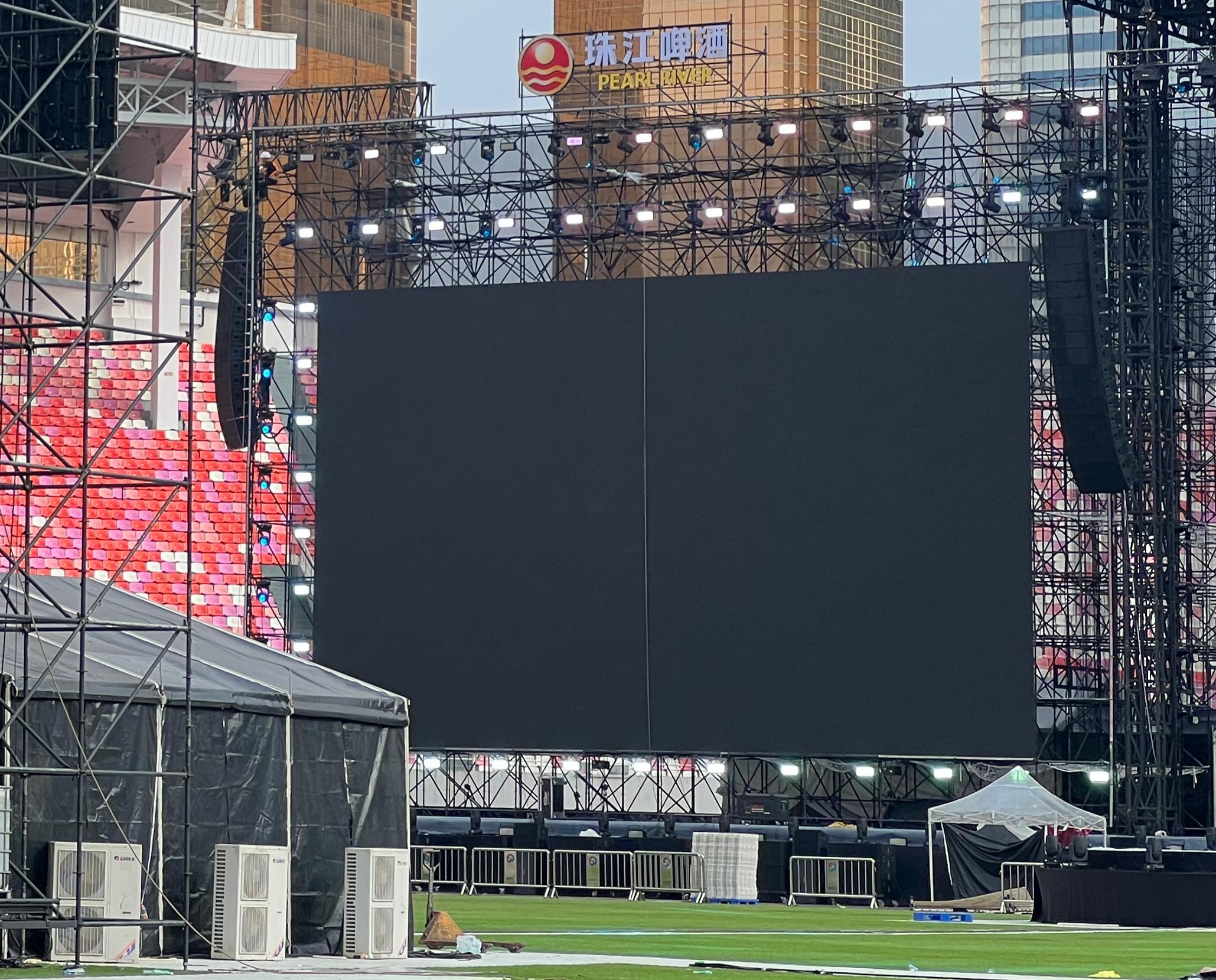

Los conjuntos de líneas laterales están suspendidos de estructuras Ringlock
Se observó otro método de suspensión a ambos lados del escenario principal.
Cada torre Ringlock lateral sostenía una viga de celosía dedicada instalada en la parte superior de la estructura.
Los line arrays se suspendieron directamente de estas vigas de celosía.
La ruta de carga se puede resumir de la siguiente manera:
Line Array ↓ Hardware de rigging ↓ Viga de armadura de aluminio ↓ Estructura Ringlock ↓ Placas base y suelo
Este sistema separa los arreglos laterales del techo del escenario principal.
¿Por qué utilizar Ringlock en lugar de ampliar el techo principal?
Hay varias razones.
Sistema Estructural Independiente
La torre Ringlock lleva sus propias cargas.
Por lo tanto, el techo principal no necesita soportar peso adicional de los altavoces más allá del sistema de megafonía principal.
Posicionamiento flexible
Las torres Ringlock se pueden colocar según los requisitos acústicos en lugar de la geometría del techo.
Esto proporciona una mayor flexibilidad cuando diferentes lugares requieren una cobertura de altavoces diferente.
Instalación simplificada
Debido a que la viga se instala en la parte superior de la torre Ringlock antes de levantar los altavoces, la instalación se vuelve más segura y eficiente.

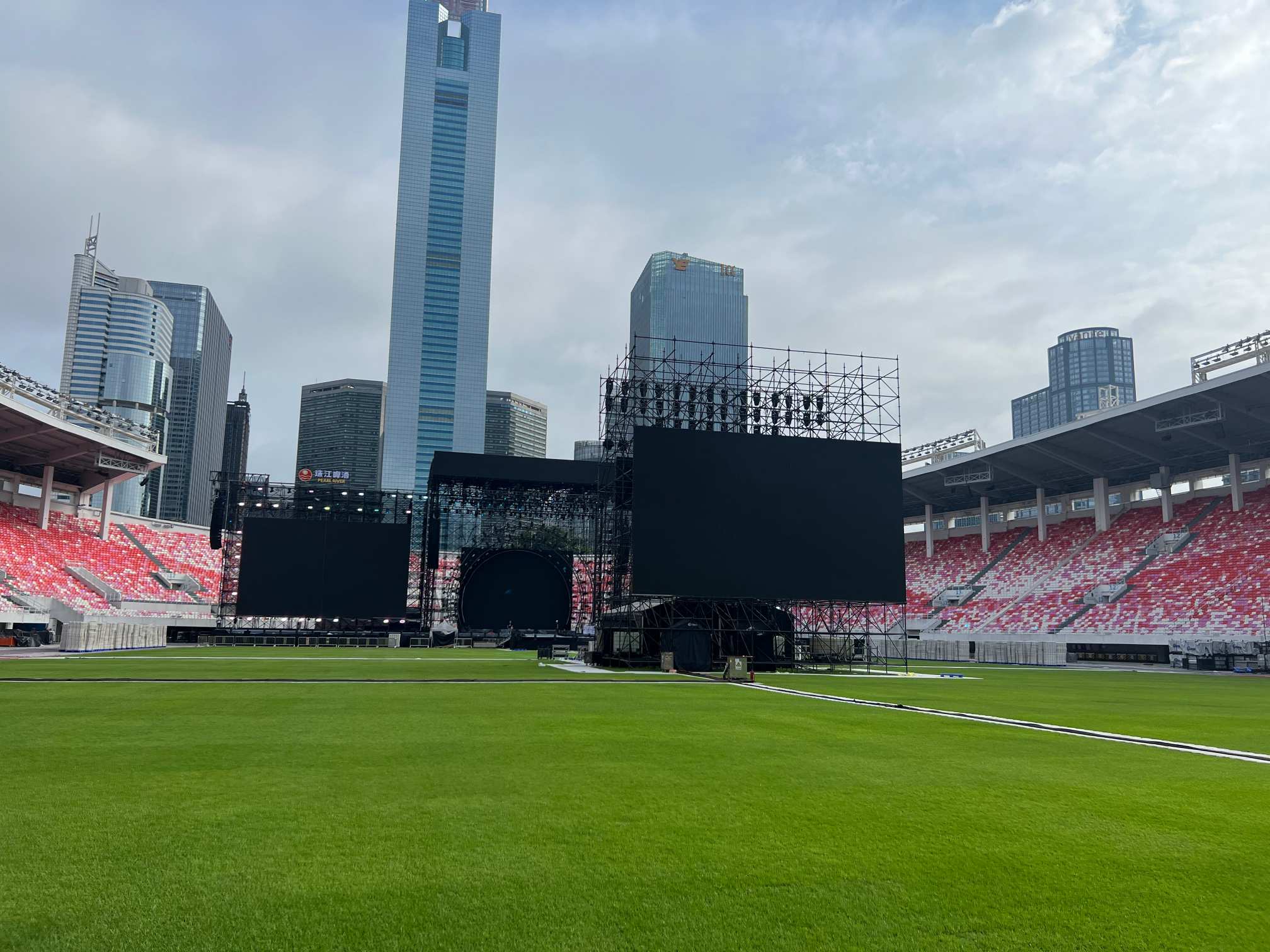

Las torres de retransmisión admiten cobertura de sonido a larga distancia
Una de las estructuras más impresionantes observadas durante este proyecto fue el sistema de torres de relevo.
Cerca del centro del estadio se ubicaron dos torres independientes de aproximadamente 20 metros de altura.
Cada torre soportaba dos grupos de arreglos lineales.
A diferencia de los arreglos del escenario principal, estos parlantes no estaban destinados a aumentar el volumen.
Su finalidad era ampliar la cobertura sonora a públicos situados alejados del escenario.
¿Por qué las torres de retransmisión son tan altas?
La altura sirve para varios propósitos.
Ruta de sonido clara
Elevar los altavoces reduce la obstrucción de:
Miembros de la audiencia.
Asientos temporales.
Equipos de producción.
Esto permite que el sonido viaje a largas distancias.
Mejor cobertura acústica
La posición elevada permite a los ingenieros de sonido dirigir los arreglos hacia las áreas traseras de la audiencia manteniendo una cobertura uniforme.
Problemas de retraso reducidos
Los sistemas de retransmisión se alinean cuidadosamente con el PA principal mediante procesamiento digital.
La altura estructural garantiza que el sonido llegue a los oyentes distantes desde un ángulo apropiado manteniendo la coherencia en el tiempo.
La seguridad está diseñada en la estructura de soporte
Un line array puede pesar varios cientos de kilogramos.
Por tanto, el sistema estructural que lo soporta debe diseñarse para resistir:
Carga muerta vertical.
Carga dinámica durante el levantamiento.
Fuerzas del viento.
Vibración durante el funcionamiento.
Por este motivo, los sistemas de suspensión profesionales suelen incluir:
Hardware de montaje certificado.
Motores de cadena o polipastos manuales.
Puntos de suspensión de acero.
Cables de acero de seguridad independientes.
Verificación estructural antes del levantamiento.
El altavoz en sí es sólo una parte del sistema de suspensión.
La estructura de soporte es igualmente importante.
Diferentes ubicaciones requieren diferentes métodos de suspensión
Los sistemas de suspensión observados durante este proyecto se pueden resumir de la siguiente manera.
Ubicación del altavoz
Estructura de soporte
Propósito de ingeniería
PA principal
Viga voladiza del faldón del tejado
Cobertura de audiencia frontal
PA al lado del escenario
Viga de armadura en la torre Ringlock
Cobertura lateral y soporte independiente.
Relé PA
Torre de relevo de 20 metros
Refuerzo sonoro a larga distancia
Cada sistema fue seleccionado según su capacidad estructural y su desempeño acústico.
Lecciones de ingeniería de este proyecto
De estas observaciones se pueden extraer varios principios de ingeniería importantes.
1. El método de suspensión depende de la función
No todos los altavoces deben colgarse del techo principal.
Diferentes ubicaciones requieren diferentes soluciones estructurales.
2. Las rutas de carga deben estar claramente definidas
Cada line array suspendido transfiere su peso a través de una ruta estructural dedicada.
Comprender esa ruta de carga es esencial para el diseño seguro de estructuras temporales.
3. El diseño acústico y el diseño estructural deben funcionar juntos
La mejor posición estructural no es necesariamente la mejor posición acústica.
La ingeniería de conciertos exitosa equilibra ambas disciplinas simultáneamente.
4. Las estructuras independientes mejoran la flexibilidad
El uso de torres Ringlock y torres de retransmisión permite a los ingenieros optimizar la cobertura de sonido sin sobrecargar el techo del escenario principal.
Este enfoque modular también simplifica la instalación y se adapta más fácilmente a diferentes diseños de lugares.
Conclusión
Los grandes line arrays de concierto no están suspendidos de una única estructura universal.
En cambio, cada sistema está respaldado por una solución estructural diseñada específicamente para su función.
Durante el proyecto del Festival de Música Guangzhou Pearl Beer Festival, se observaron tres métodos de suspensión.
Los principales conjuntos de PA se suspendieron de vigas en voladizo debajo de la plataforma del techo para proporcionar una cobertura frontal directa.
Los conjuntos laterales se colgaron de vigas de celosía montadas en torres Ringlock independientes, creando un soporte flexible y estructuralmente independiente.
Los conjuntos de retransmisión se instalaron en torres de retransmisión de aproximadamente 20 metros de altura ubicadas en el centro del estadio para extender la cobertura de sonido a áreas de audiencia distantes.
Juntos, estos sistemas demuestran uno de los principios fundamentales de la ingeniería de conciertos:
La suspensión segura del line array no se logra utilizando la misma estructura en todas partes, sino haciendo coincidir cada sistema de altavoces con la estructura que mejor se adapte a su ubicación, carga y propósito acústico.
