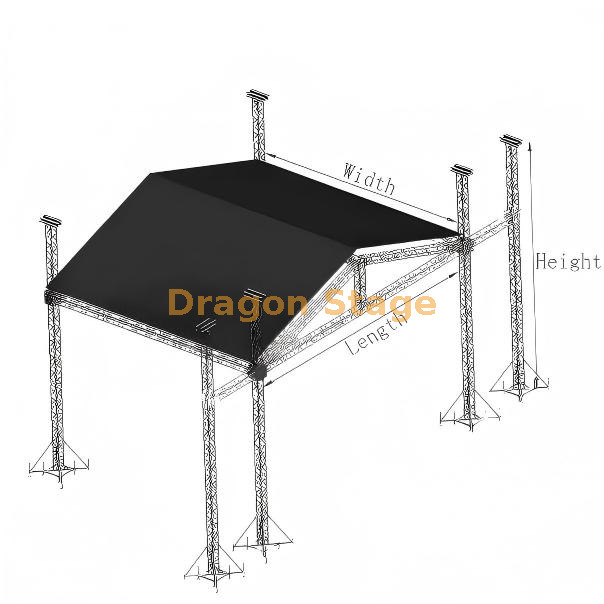

En esencia, un sistema de armadura de techo inclinado es un componente clave en la construcción de techos, ya que proporciona soporte y estabilidad esenciales a la estructura general. La longitud de 14 metros del sistema de vigas significa un tramo sustancial que debe cubrirse, lo que requiere una ingeniería y un diseño cuidadosos para garantizar que la estructura pueda soportar las fuerzas que actúan sobre ella, como el viento, la nieve y el peso del propio techo. La profundidad de 10 metros añade mayor complejidad al sistema, influyendo en factores como la distribución del peso y la capacidad de carga general del truss.
Además, la altura de 14 metros introduce verticalidad en la estructura, impactando no sólo en su apariencia visual sino también en su funcionalidad y desempeño. Las dos alas, cada una de 3 metros de ancho, sirven para ampliar el alcance del sistema de vigas, proporcionando soporte adicional y definiendo la forma general del techo. La inclusión de alas en el diseño añade una capa de complejidad al sistema, lo que requiere cálculos precisos y experiencia en ingeniería para garantizar que la estructura permanezca estable y segura.
Al considerar un sistema de armadura de techo inclinado de esta escala y complejidad, es esencial tener en cuenta varios factores, incluidos los materiales utilizados, el método de construcción y el propósito previsto de la estructura. La elección de materiales, como madera, acero u hormigón, tendrá un impacto significativo en la resistencia y durabilidad generales del sistema de celosía, así como en sus cualidades estéticas. El método de construcción, ya sea prefabricado o construido in situ, también influirá en la eficiencia y rentabilidad del proyecto.
Además, se debe considerar cuidadosamente el propósito previsto de la estructura al diseñar un sistema de armadura de techo inclinado de esta naturaleza. Ya sea que esté destinado a soportar una casa residencial, un edificio comercial o un espacio público, el sistema de truss debe adaptarse para cumplir con los requisitos específicos del proyecto, teniendo en cuenta factores como la capacidad de carga, el aislamiento y la ventilación.
Peso de embalaje: 2500 kg
Volumen de embalaje: 23cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 10.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| Viga de 14.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 13,00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 16 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| haz cubo | Spigot Cube 389x389 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 14.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 5.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 5.20 m de armadura de escalera | 12 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 12 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 24 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 228.56 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 3.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de alas de 13,00 m | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
