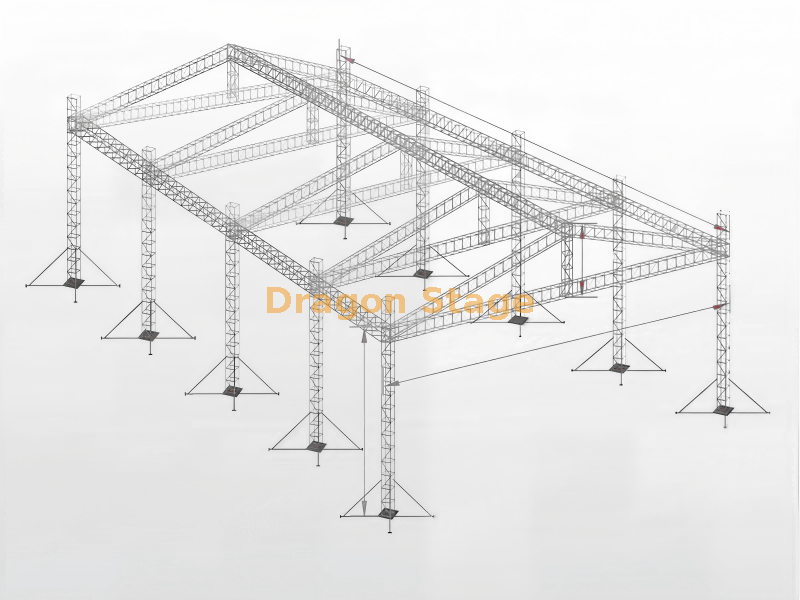

Sistema de armadura de techo de aluminio de gran luz de 80x25x14m para megaeventos y estructuras temporales
50 Recenzoj
Sistema de armadura de techo de aluminio de gran luz de 80 mx 25 mx 14 m para megaeventos, exposiciones y estructuras temporales. Diseñado para una alta capacidad de carga, seguridad y escalabilidad.
Se trata de un sistema de armadura de techo de aluminio de gran envergadura que mide 80 m de largo × 25 m de ancho × 14 m de alto , diseñado para megaeventos, estructuras a escala de estadio y espacios cubiertos temporales, que proporciona alta capacidad de carga, escalabilidad modular y seguridad estructural.
Este sistema de armadura de techo de aluminio de gran envergadura está diseñado para infraestructura de eventos a gran escala y ofrece una solución estructural para conciertos, exposiciones, eventos deportivos y cobertura arquitectónica temporal.
Con una dimensión total de 80 metros de largo, 25 metros de ancho y 14 metros de alto , este sistema crea un espacio completamente cubierto capaz de soportar plataformas de iluminación, pantallas LED, sistemas de audio y materiales para techos, manteniendo al mismo tiempo la estabilidad estructural en condiciones de carga complejas.
A diferencia de los sistemas de armadura pequeños o medianos, esta estructura pertenece a la categoría de sistemas avanzados de armadura de techo , donde la distribución de carga, la resistencia al viento y la expansión modular son fundamentales. Puede explorar sistemas de cimentación en sistemas de armadura de techo y sistemas de armadura más amplios..
Cargas dinámicas de iluminación y equipos suspendidos.
Fuerzas ambientales como el viento y la lluvia.
El sistema está construido utilizando componentes de truss modulares siguiendo la lógica del sistema modular , lo que permite una configuración escalable y un transporte eficiente a pesar de su gran tamaño. Los procesos de instalación se pueden entender a través de la metodología de instalación..
Este tipo de estructura es muy utilizada en:
Conciertos en estadios y grandes festivales de música.
La selección de materiales es fundamental para sistemas tan grandes. La aleación de aluminio de alta resistencia garantiza capacidad de carga y eficiencia de peso, como se explica en la comparación de materiales de aluminio certificados y estructuras de aluminio..
peso del embalaje: 17500 kg
volumen de embalaje: 170cbm
Artículo
Especificación (truss cuadrado)
Cantidad
longitud
tubo principal (mm)
Tamaño (mm)
25,00 m Manga(frontal)
5 juegos
3.00 m
50×5.0
CS680×1010
40 piezas
2,00 metros
50×5.0
CS680×1010
0 piezas
1,00 metros
50×5.0
CS680×1010
5 piezas
80,00 m Manga(lateral)
3 juegos
3.00 m
50×5.0
CS680×1010
72 piezas
2,00 metros
50×5.0
CS680×1010
12 piezas
1,00 metros
50×5.0
CS680×1010
0 piezas
Pilar de 13,00 m
10 sets
3.00 m
50×3.0
CS520×520
40 piezas
2,00 metros
50×3.0
CS520×520
0 piezas
1,00 metros
50×3.0
CS520×520
10 piezas
cubo de haz
Cubo de espiga 680x1010
0 piezas
Torre de marco
Bloque de manga de espiga L
10 piezas
Base de acero L
10 piezas
Sección superior L
10 piezas
1. Marca Dragon stage, Carga: 2000 kg, 2. Longitud de la cadena: 25 m, 3. Velocidad de elevación: 4 m/min, 4. 380V-3phrase-50HZ 5. Freno doble 6. Cadena de carga G100, que cumple con el factor de seguridad 8:1/10:1. 7. Con enchufe europeo de 0,5 M 4Pin-16A 8. Resistente al agua: IP54
10 piezas
1control 8 piezas, con estuche con asa
2 piezas
Sección de bisagra de espiga, altura 1 m
10 piezas
Eslinga de fibra,BA04,2 toneladas 3m
10 piezas
Estabilizador largo
40 piezas
Artículo
Especificación (truss cuadrado)
Cantidad
longitud
tubo principal (mm)
Tamaño (mm)
Pilar del techo
5 juegos
2,50 metros
50×3.0
CS389×389
5 piezas
Viga Superior de 80,00 m
1 juegos
3.00 m
50×3.0
CS389×389
24 piezas
2,00 metros
50×3.0
CS389×389
4 piezas
1,00 metros
50×3.0
CS389×389
0 piezas
Viga Oblicua de 12,70 m
10 sets
3.00 m
50×3.0
CS389×389
30 piezas
2,00 metros
50×3.0
CS389×389
10 piezas
1,70 metros
50×3.0
CS389×389
10 piezas
Armazón de escalera de 12,70 m
72 juegos
3.00 m
50×3.0
CL40,389*50
216 piezas
2,00 metros
50×3.0
CL40,389*50
72 piezas
1,70 metros
50×3.0
CL40,389*50
72 piezas
Componentes del techo
Conner de techo de 4 vías, uso para armazón de vigas de techo
CS389×389
2 piezas
Conner de techo de 5 vías, uso para armazón de vigas de techo
CS389×389
3 piezas
Conectar placa con abrazadera
5 piezas
Abrazadera simple
144 piezas
Doble abrazadera
20 piezas
Material del dosel del techo: PVC, color azul o personalizado.
2379.86
1 Uds.
Productos destacados
Envergadura ultragrande: área de cobertura de 80 m × 25 m
Altura: 14 m para montaje y puesta en escena a gran escala
Sistema modular: escalable y transportable
Alta capacidad de carga para iluminación, LED y tejados.
Adecuado para instalaciones temporales o de larga duración
Diseñado para condiciones ambientales exteriores
Conocimiento de la ingeniería estructural
Este sistema pertenece a la ingeniería de truss de alta complejidad , requiriendo:
