peso del embalaje: 1500kg
volumen de embalaje: 11cbm
| Artículo |
| Especificación (truss cuadrado) | Cantidad |
| longitud | tubo principal (mm) | Tamaño (mm) |
| 10,00 m Manga (frontal) | 2 juegos | 3,00 metros | 50×3.0 | CS289×289 | 6 piezas |
| 2,00 metros | 50×3.0 | CS289×289 | 0 piezas |
| 1,00 metros | 50×3.0 | CS289×289 | 2 piezas |
| 8,00 m Manga(lateral) | 2 juegos | 3,00 metros | 50×3.0 | CS289×289 | 4 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 8.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 5.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 5.20 m de armadura de escalera | 6 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 6 piezas |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 12 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 151.76 | 1 por ciento |
Peso de embalaje: 1500 kg
Volumen de embalaje: 10 cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | de madera | 24 pcs |
| 1.22m abrazadera en el escenario | 30 pcs |
| 2.44m abrazadera en el escenario | 28 PCS |
| soportar con un tubo extensible | 35 pcs |
| Base ajustable | 35 pcs |
| Escalera de escenario | cobertura de madera | total | 6 | pasos | 2 pcs |

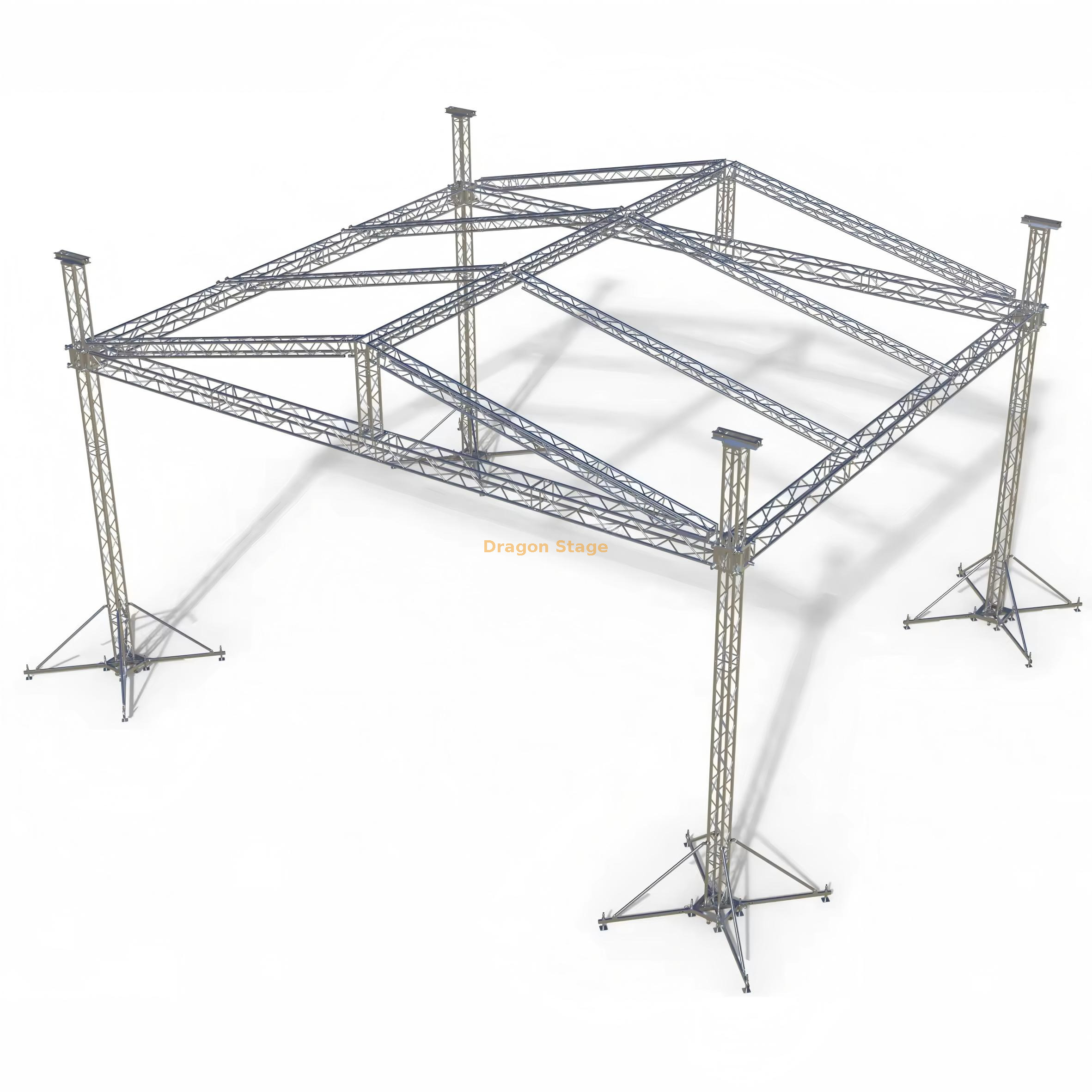

Escenario Exterior Portátil Personalizado con Techo 10x8x7m: Sistema de Aluminio Certificado
1. Introducción: la base de la producción en vivo a gran escala
Para los principales organizadores de eventos y contratistas dedicados a plataformas de escenarios portátiles , la demanda de una solución para espacios al aire libre que combine una escala masiva con una integridad estructural garantizada es primordial. El DragonStage escenario portátil personalizado para exteriores con techo afronta este desafío, ofreciendo una superficie sustancial de 10 m de ancho por 8 m de profundidad, coronada por una imponente estructura de techo de 7 m de altura. Este sistema de truss de 10x8x7m proporciona una plataforma imponente y protegida contra la intemperie, crucial para los principales festivales de música, presentaciones itinerantes corporativas y eventos públicos a gran escala.
Diseñado con el robusto perfil de armazón cuadrado CS289x289 , este sistema de escenario es la opción definitiva para los profesionales que priorizan un montaje rápido, una durabilidad excepcional y, lo más importante, una seguridad certificada. Ofrece el espacio de rendimiento amplio y de alta visibilidad que exige su producción, protegido de los elementos por un techo hecho a medida, lo que garantiza el éxito independientemente del lugar o las condiciones climáticas.
2. Desafíos y soluciones en la construcción de eventos modernos
La construcción de eventos moderna enfrenta los desafíos persistentes de la exposición a condiciones climáticas extremas, cronogramas de instalación ajustados y regulaciones de seguridad estructural cada vez más estrictas. Las estructuras del escenario deben ser lo suficientemente duraderas para un uso prolongado en exteriores y al mismo tiempo lo suficientemente livianas para un transporte e instalación eficientes.
La solución integrada de DragonStage neutraliza eficazmente estos puntos débiles. Al diseñar todo el sistema, desde la plataforma del escenario ajustable hasta la armadura del techo de soporte del suelo de 10x8 m , para que funcionen juntos a la perfección, aceleramos la implementación en el sitio. La estructura utiliza aluminio de alta resistencia, lo que garantiza resistencia a la corrosión para una mayor longevidad en exteriores y al mismo tiempo mantiene un perfil de transporte relativamente bajo (Peso del embalaje: 1500 kg; Volumen del embalaje: 11 CBM). Además, el enfoque principal en la armadura de conexión de espiga para el marco garantiza un montaje rápido y seguro, lo que reduce drásticamente el tiempo de mano de obra, un factor crítico para la rentabilidad (Fuente: https://www.dragontruss.com/Lighting-Truss-FAQ16138.html ).
3. Características y beneficios clave
El sistema de truss y escenario de 10x8x7m es un testimonio de la excelencia técnica, diseñado para proporcionar un rendimiento y seguridad incomparables para la producción de eventos profesionales.
Estructura y soporte de suelo robustos
El sistema está construido sobre una configuración de alta resistencia de soporte de suelo de cuatro torres , que utiliza 4 juegos de pilares de armadura CS289x289 duraderos para elevación vertical. Este sistema incluye componentes de estabilización esenciales: 4 bloques de manga con espiga (S), 4 bases de acero (S) y 16 estabilizadores largos . Los estabilizadores son vitales para crear una huella amplia y estable, maximizando la resistencia estructural contra fuerzas laterales, especialmente crucial para armazones para eventos al aire libre con alta capacidad de carga de viento . La elevación se realiza mediante 4 juegos de polipastos manuales de 2 toneladas (BA05) , lo que permite una elevación precisa y controlada de la rejilla del techo.
Plataforma de escenario integrada y altura flexible

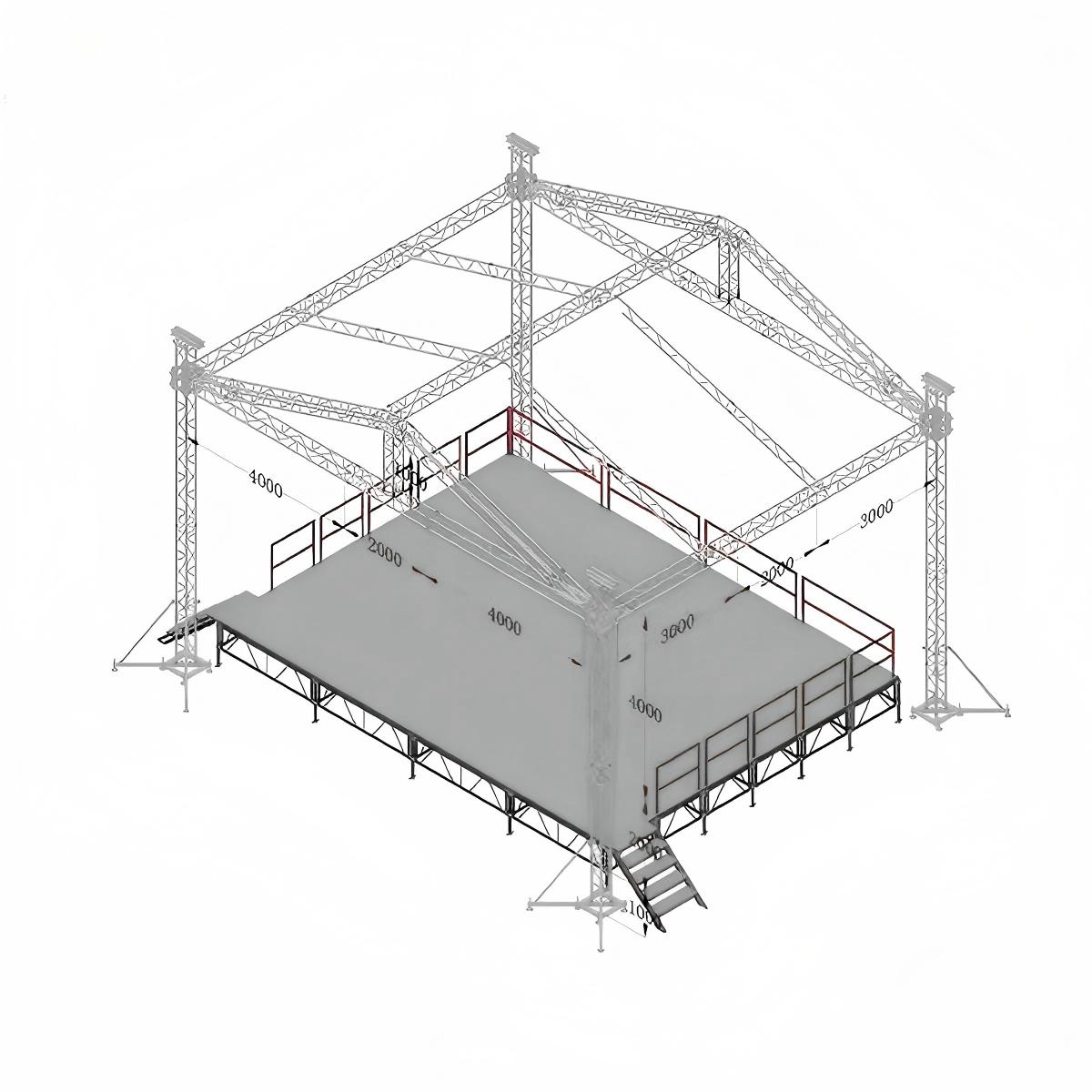

La plataforma cuenta con un espacioso escenario de 9x7 m construido a partir de podios Esta modularidad permite una personalización más allá del espacio rectangular estándar. Además, la altura del escenario es modulares de aluminio de 1,22 x 2,44 m (4 x 8 pies) . ajustable de 1,00 ma 1,40 m , una característica clave que proporciona una versatilidad esencial para mantener la visibilidad en variadas topografías y disposiciones del público. La combinación de la plataforma de escenario duradera con el armazón de alta resistencia significa que el sistema es una solución certificada para escenarios portátiles de alta resistencia al aire libre..
Protección diseñada para la producción
La seguridad estructural del techo está respaldada por una serie de vigas de alta resistencia y secciones de armadura oblicuas, lo que garantiza una alta capacidad de carga para el montaje de elementos de iluminación, sonido y visuales. La presencia de la armadura de techo de 10x8x7m ofrece una protección esencial contra la intemperie. El diseño incorpora dos conectores de 4 vías en las esquinas del techo para la viga principal, lo que garantiza la integridad de los puntos de transición cruciales entre las estructuras horizontales y verticales (Fuente: https://en.wikipedia.org/wiki/Truss ). Este compromiso estructural con una protección confiable es un estándar no negociable para equipos de producción en vivo (Fuente: https://www.prolight-sound.com ).
4. Preguntas frecuentes prácticas para profesionales del escenario
P: ¿La altura de 7 m es ajustable para lugares más pequeños? R: La estructura del techo en sí está sostenida por secciones de armadura de 6,0 m de longitud fija, pero la altura total se maximiza para garantizar el espacio libre para la mayoría de los equipos de sonido e iluminación de producción.
P: ¿Se pueden integrar alas PA en este sistema de 10x8 m? R: Sí. El diseño modular se adapta fácilmente a extensiones de ala de PA o sistemas de armazón de torre de PA separados para conectarse sin problemas para una ubicación optimizada del arreglo en línea.
P: ¿Qué aleación de aluminio se utiliza para la armadura? R: DragonStage utiliza una aleación de aluminio de alta resistencia (normalmente 6061-T6, aunque se recomienda confirmar las especificaciones) para garantizar la máxima integridad estructural y resistencia a la corrosión.
P: ¿Cómo se ancla la estructura para eventos al aire libre? R: La estabilidad depende de los 16 estabilizadores largos y de un plan de lastre rigurosamente calculado, que debe implementarse de acuerdo con los requisitos de carga y viento específicos del sitio.
5. Fuerte llamado a la acción (CTA)
No comprometa la seguridad y la escala de su próximo gran evento al aire libre. Elija la resistencia certificada y la eficiencia probada del escenario exterior portátil personalizado con techo DragonStage de 10x8x7m.
Comuníquese con el equipo de ingeniería de DragonStage para obtener tablas de carga y una consulta personalizada para asegurar su solución de escenario profesional y confiable.
