Exposición portátil al aire libre Eventos de conciertos Iluminación de escenarios de bodas Mostrar altavoz Armazón de aluminio con techo curvo Pantalla LED Armazón TUV SGS CE 24x12x20ft
Peso del embalaje: 1800 KG
Volumen de embalaje: 15CBM

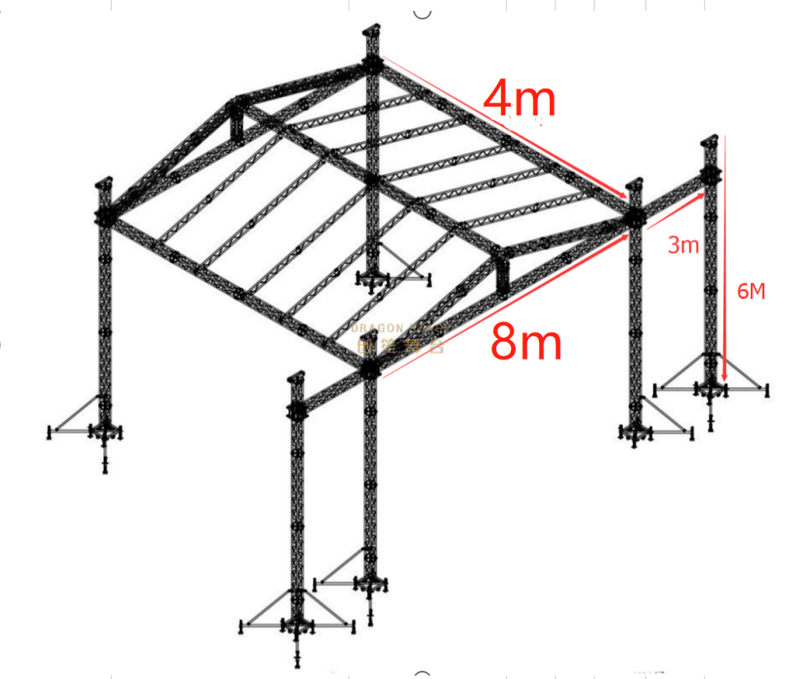

| Sistema de armadura de espiga de aluminio | 8 | X | 4 | X | 6 | (metros) | ala: 3m |
| NO. | Imagen | Artículo | Especificación (armadura Squre) | Cantidad |
| longitud (m) | tubo principal (mm) | tamaño (mm) |
| 1 |  | Haz | 3 | 50 × 3.0 | CS289 × 289 | 6 pcs |
| 2 | 50 × 3.0 | CS289 × 289 | 6 pcs |
| 2 | | Pilar | 3 | 50 × 3.0 | CS289 × 289 | 6 pcs |
| 2 | 50 × 3.0 | CS289 × 289 | 6 pcs |
| 3 | | Torre | Bloque de manga de espiga S | 6 pcs |
| 4 | | Base de acero s | 6 pcs |
| 5 | | Top Sección S | 6 pcs |
| 6 | | T1, polipasto manual, 1ton, 6m | 6 pcs |
| 7 | | CS30+C44, Sección de bisagra de espiga, altura 1m | 6 pcs |
| 8 | | T4, honda de fibra, 2tones, 3m | 6 pcs |
| 9 | | T9, larga estabilizador | 24 pcs |
| NO. | Imagen | Artículo | Especificación (armadura Squre) | Cantidad |
| longitud (m) | tubo principal (mm) | tamaño (mm) |
| 10 | | Pilar de techo | 0.8 | 50 × 3.0 | CS30,289*289 | 2 pcs |
| 11 | viga superior | 4 | 50 × 3.0 | CS30,289*289 | 1 PCS |
| 12 | Haz oblicuo | 4.2 | 50 × 3.0 | CS30,289*289 | 4 pcs |
| 13 | | Armazón de escalera | 4.2 | 50 × 3.0 | CL30, 289*50 | 2 pcs |
| 14 | | Accesorios de techo | Conner de techo de 4 vías, viga superior Match y viga oblicua (CS30, armazón cuadrado 289x289 mm) | 2 pcs |
| 15 | | Conectar placa con abrazadera | 2 pcs |
| 16 | | Aferración | 4 pcs |
| 17 | | Pinza doble | 8 PCS |
| 18 | | Material del dosel del techo: PVC, color azul o personalizado. | 63.36 | 1 PCS |
| 19 | | Accesorio de truss | Acoplador cónico y clip de seguridad y alfiler | conjunto
completo |
| Etapa de aluminio MS01B Material de la etapa: 6061-T6 Tubo principal: 50x3 mm |
| Altura (m) | Longitud (m) | Ancho (m) | Tamaño de cada escenario: 1,22*2,44 m |
|
| 0.6-1 | 7,32 metros | 3,66 metros |
| NO. | Imagen | Artículo | Especificación | Cantidad |
| 1 | | Etapa de montaje de aluminio | Topping: 4x8ft
(1.22x2.44m) | Madera contrachapada antideslizante de 18 mm | 9 PCS |
| 2 | | 1.22m abrazadera en el escenario | 12 pcs |
| 3 | 2.44m abrazadera en el escenario | 12 pcs |
| 4 | | soportar con un tubo extensible | 16 PCS |
| 5 | | Base ajustable | 16 PCS |
| 6 | | Escalera de escenario | Madera contrachapada antideslizante de 18 mm | total | 4 | pasos | 2 pcs |
Armazón de aluminio de techo curvo profesional de 24x12x20 pies para conciertos, bodas y exposiciones
1. Introducción
Los eventos de alto perfil, desde elegantes bodas al aire libre hasta dinámicos escenarios de conciertos, requieren una solución estructural que sea tan visualmente impresionante como segura. El sistema de armazón de aluminio con techo curvo DragonStage de 24x12x20 pies es una solución de aparejo multiusos de primera calidad diseñada para ofrecer la máxima versatilidad. Con un perfil de techo curvo único que mide 20 pies de alto, este sistema proporciona un espacio libre superior y una estética moderna que los techos planos tradicionales no pueden igualar. Ya sea que esté montando pantallas LED de alta definición para una exposición o iluminación profesional para un espectáculo de bodas, esta estructura con certificación TUV ofrece la confiabilidad necesaria para una producción de clase mundial.
2. Desafíos de la industria y soluciones profesionales
Los equipos de producción de eventos a menudo luchan con el doble requisito de montar pantallas LED pesadas y al mismo tiempo mantener un tamaño portátil. Los equipos tradicionales a menudo requieren estructuras de soporte separadas y voluminosas para los videowalls, lo que puede abarrotar el escenario y complicar la construcción. Además, los eventos al aire libre están constantemente a merced del clima; La acumulación de agua en las marquesinas de los tejados planos es una de las principales causas de tensión estructural.2
DragonStage resuelve estos desafíos a través de una arquitectura curva diseñada con precisión. El diseño curvo del techo facilita naturalmente la rápida escorrentía del agua, lo que reduce significativamente el riesgo de acumulación de peso durante las fuertes lluvias. Además, este sistema de 24x12x20 pies está diseñado con puntos de soporte integrados para pantallas LED y parlantes, lo que permite una apariencia de escenario limpia y unificada. El uso de aluminio 6082-T6 de alta resistencia garantiza que el tramo de 24 pies permanezca rígido bajo carga y al mismo tiempo sea lo suficientemente liviano para un despliegue rápido y un transporte rentable.
3. Características clave y beneficios operativos
El truss curvo de 24x12x20ft es una inversión en durabilidad y estándares internacionales de seguridad.
Geometría de techo curvo especializada
El diseño en arco del techo no es sólo por estética; Proporciona una mayor resistencia estructural en comparación con las vigas horizontales planas de la misma longitud. Esto permite un espacio libre de 24 pies sin soportes internos, brindando a los artistas y expositores 288 pies cuadrados de espacio sin obstáculos. El perfil curvo también mejora el rendimiento aerodinámico de la estructura en condiciones de viento exterior (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
Seguridad certificada: TUV, SGS y CE
La seguridad no es negociable para eventos públicos. Cada componente de este sistema, desde los acopladores cónicos hasta los bloques de manguito de alta resistencia, cumple con rigurosos estándares de seguridad internacionales. DragonStage proporciona documentación TUV, SGS y CE completa, lo que garantiza que los organizadores de eventos puedan obtener permisos para el lugar y cobertura de seguro con confianza. 3 Esta certificación confirma que los cálculos de carga estructural son verificados por organismos de ingeniería independientes (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
Sistema de elevación de soporte terrestre
Para maximizar la seguridad de la tripulación, la estructura de 24x12x20 pies utiliza un sistema de soporte en tierra profesional. Esto permite instalar la iluminación, las pantallas LED y el dosel del techo al nivel del suelo. Una vez que se completa la plataforma, toda la estructura de 20 pies de altura se eleva mediante polipastos manuales o eléctricos, lo que elimina la necesidad de que los técnicos trabajen a alturas peligrosas durante el proceso de construcción.
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es la carga máxima para el armazón de la pantalla LED? | El soporte LED integrado está diseñado para paneles profesionales; sin embargo, la carga específica depende del centro de gravedad de la pantalla. Proporcionamos tablas de carga personalizadas para su modelo de pantalla específico. |
| P: ¿Se puede ajustar la altura de 20 pies? | Sí, el sistema de pilares modulares le permite establecer la altura en incrementos más bajos (por ejemplo, 12 pies o 16 pies) según el techo del lugar o los requisitos exteriores. |
| P: ¿La marquesina de PVC es ignífuga? | Sí, la marquesina está hecha de PVC ignífugo de alta calidad que cumple con los códigos internacionales de seguridad para eventos. |
| P: ¿Cuántas personas se necesitan para la instalación? | Un equipo capacitado de 3 a 4 personas generalmente puede ensamblar y elevar el sistema de 24x12x20 pies en aproximadamente 4 horas. |
5. Fuerte llamado a la acción (CTA)
Mejore su próxima exposición o concierto con una estructura que combina seguridad, escala y diseño sofisticado. Confíe en DragonStage para brindarle la excelencia en ingeniería que su marca merece.
Póngase en contacto con el equipo técnico de DragonStage hoy para obtener una cotización personalizada sobre nuestra armadura de techo curvo de 24x12x20 pies y lleve la producción de su evento al siguiente nivel.
