Peso de embalaje: 1200 kg
Volumen de embalaje: 9cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 8.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga de 5.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 4.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| haz cubo | Spigotcube 289x289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | .80 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 5.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 1 por ciento |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 4.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 4.20 m de armadura de escalera | 4 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 4pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 4pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 8pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 92.56 | 1 por ciento |
peso del embalaje: 820 kg
Volumen de embalaje: 4cbm
| Artículo | Especificación | Cantidad |
| Etapa de montaje de aluminio | Topping: 1x2m | de madera | 14 pcs |
| 1M Stage Brace | 21 PCS |
| 2M Stage Brace | 16 PCS |
| soportar con un tubo extensible | 24 pcs |
| Base ajustable | 24 pcs |
| Escalera de escenario | cobertura de madera | total | 3 | pasos | 2 pcs |

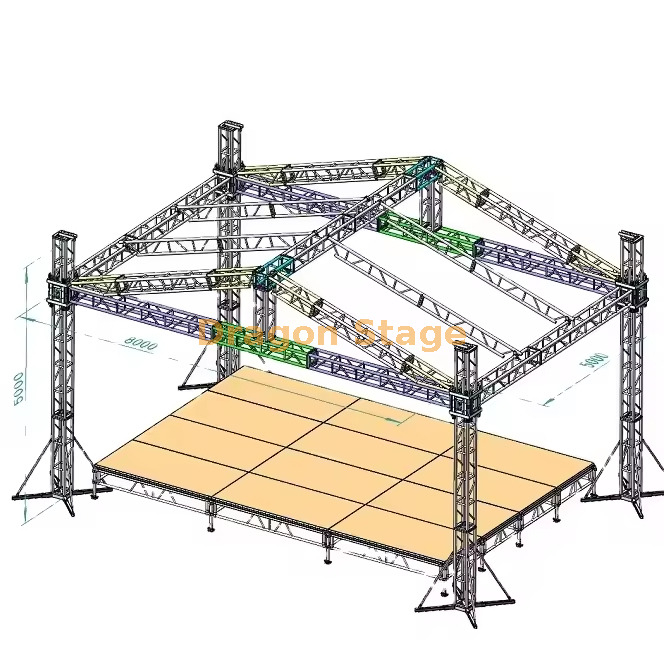

Diseño estructural El diseño de un escenario de techo exterior y vigas requiere una planificación meticulosa y atención al detalle. La estructura primaria, que comprende las vigas, debe diseñarse para soportar diversas condiciones ambientales, incluido el viento, la lluvia y las cargas potenciales de los equipos de iluminación y sonido. Las dimensiones específicas del escenario y las vigas, 8 m de largo, 5 m de ancho y 5 m de altura, dictan el tamaño y la ubicación de las vigas para garantizar un soporte y estabilidad adecuados.
Además, el escenario en sí, que mide 7 m de largo y 4 m de ancho, requiere una estructura robusta para acomodar a los artistas, el equipo y el público. La inclusión de escaleras con una altura de 0,4-0,8 m requiere una cuidadosa integración en el diseño del escenario para garantizar una perfecta accesibilidad y seguridad para todos los usuarios. Además, consideraciones como la capacidad de carga, la selección de materiales y el cumplimiento de los códigos de construcción locales son parte integral del proceso de diseño estructural.
