Cómo montar una tienda de campaña Ringlock profesional paso a paso | Guía de instalación completa
Vistas:12 Autor:Editor del sitio Hora de publicación: 2026-07-12 Origen:Sitio
Las grandes carpas para eventos temporales se utilizan ampliamente para conciertos, exposiciones, festivales, eventos deportivos y refugios de emergencia. En comparación con las estructuras temporales tradicionales, un sistema de carpa Ringlock combina la alta capacidad de carga de los andamios modulares con estructuras de techo de aluminio livianas, lo que permite una instalación rápida y al mismo tiempo mantiene una excelente estabilidad estructural.

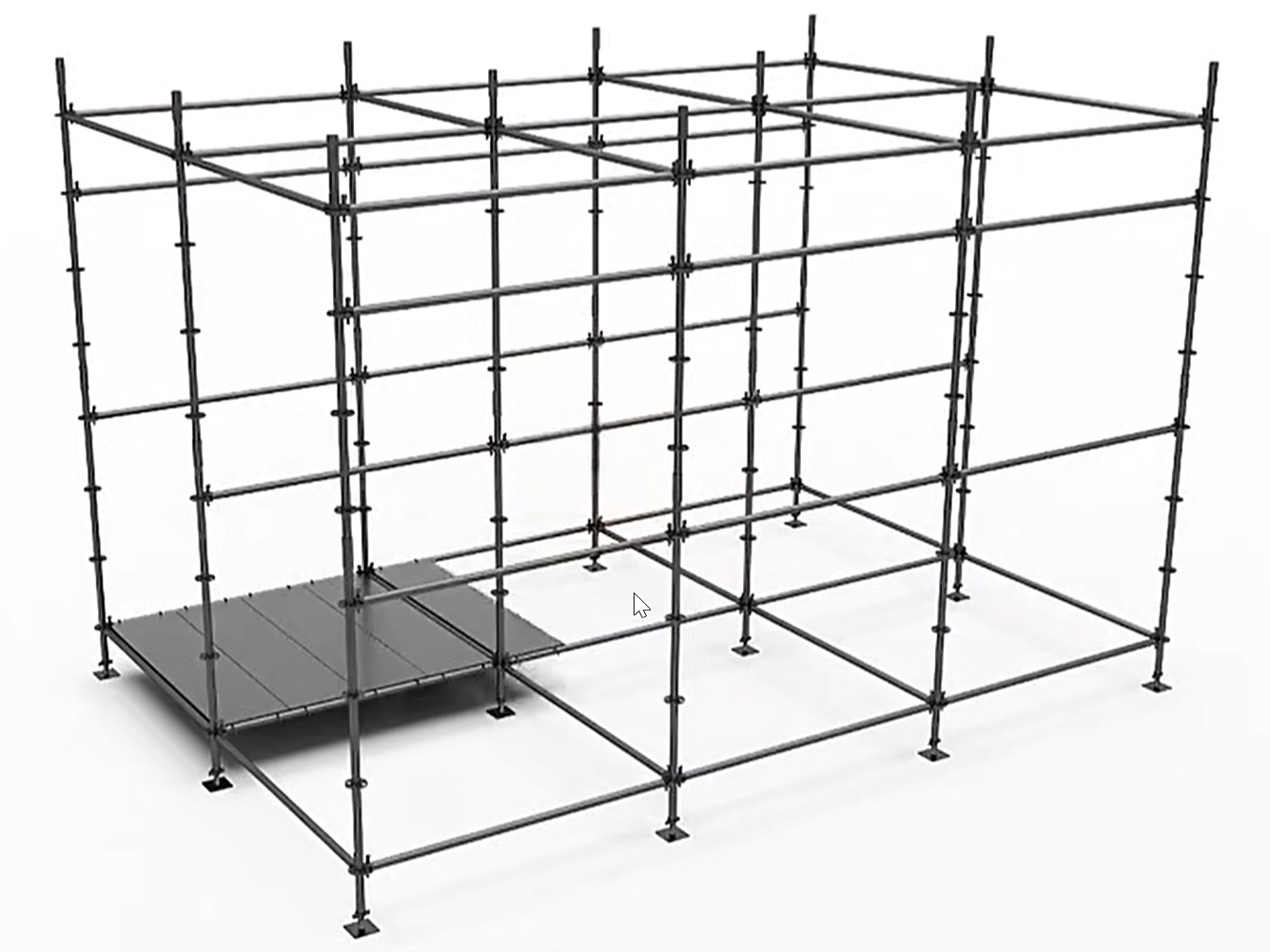

La instalación comienza con la plataforma de trabajo.
Las tablas de la terraza se colocan planas para crear una superficie de trabajo estable y nivelada para el equipo de instalación. Una plataforma correctamente alineada no sólo mejora la seguridad durante la construcción, sino que también proporciona un mejor rendimiento impermeable al minimizar los espacios por donde podría penetrar el agua de lluvia.
En esta etapa, los instaladores también deben verificar que los cimientos estén nivelados antes de continuar con la estructura superior.

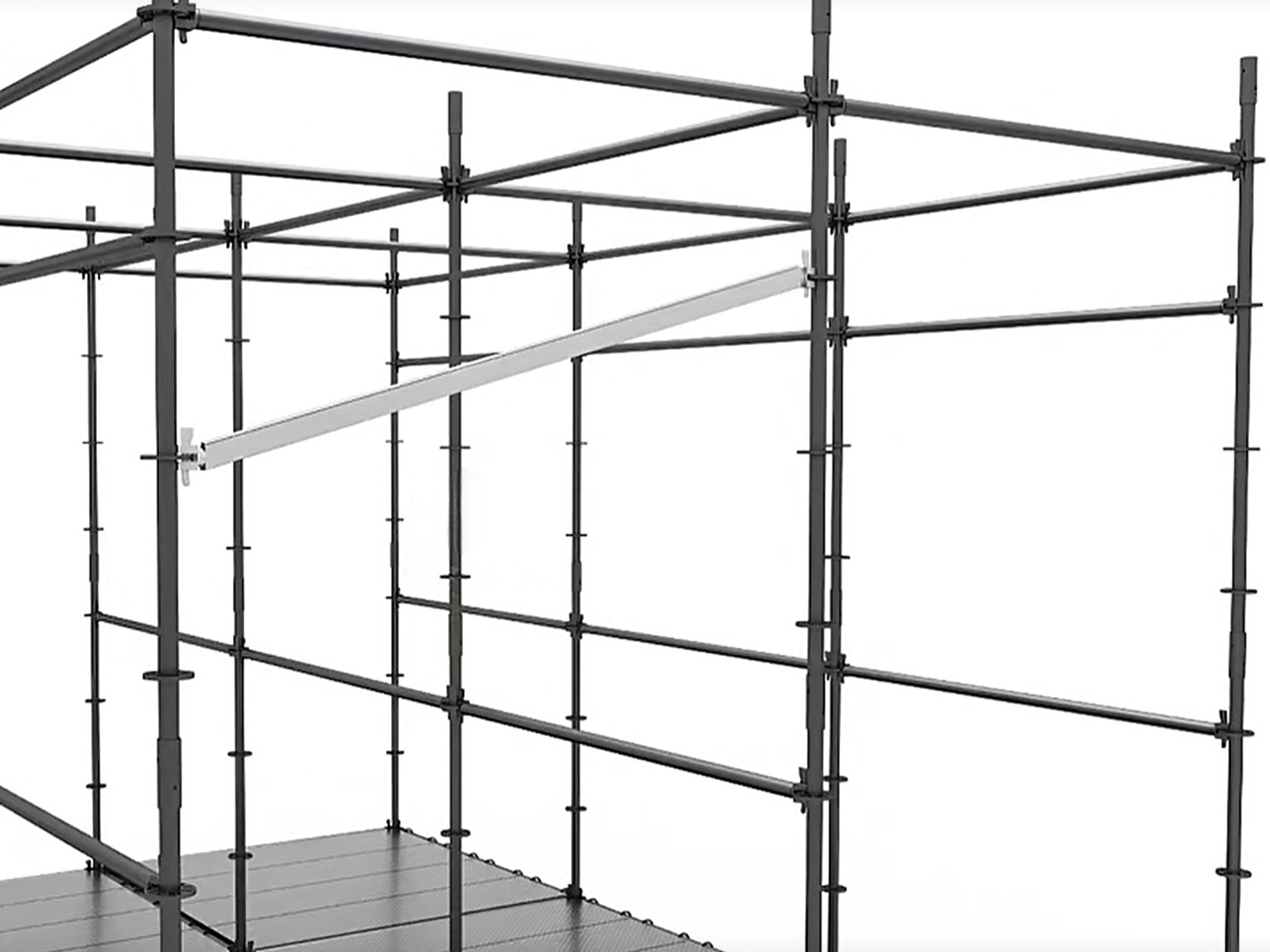

Paso 2: instale las vigas de soporte de la tienda
Una vez terminada la plataforma, se instalan las vigas de soporte principales.
Cada viga está conectada mediante cabezales de bloqueo de precisión que garantizan un posicionamiento preciso y una transferencia de carga segura entre los miembros estructurales. El acoplamiento adecuado de cada mecanismo de bloqueo es esencial porque estas conexiones se convierten en las principales vías de carga que sostienen el sistema de techo.
Después de la instalación, todos los cabezales de bloqueo deben inspeccionarse visualmente antes de continuar.
Para estructuras temporales más grandes, estos miembros de soporte a menudo se integran con un sistema Event Truss o un Roof Truss de aluminio para acomodar iluminación, equipos de sonido y techos.

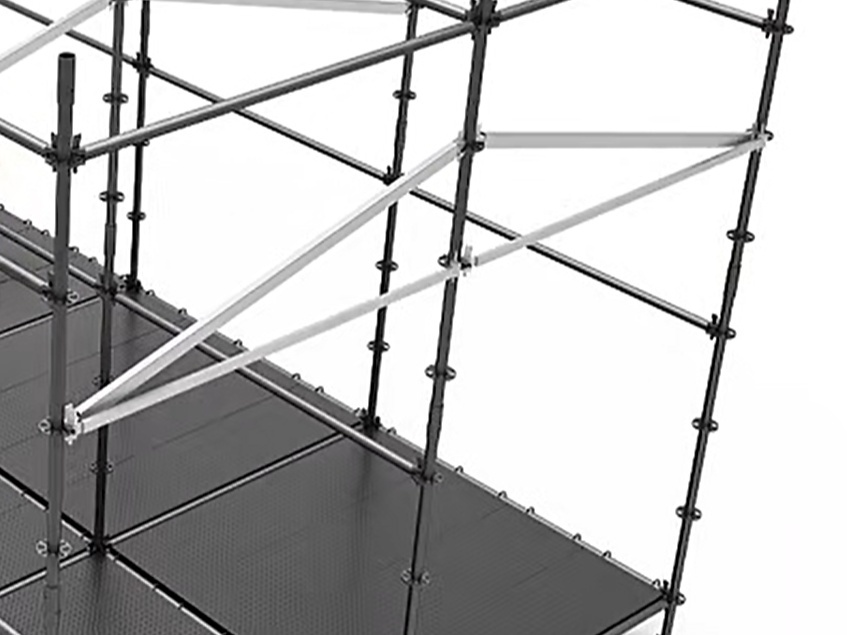

Paso 3: conecte los nodos Ringlock
El sistema de conexión Ringlock es uno de los componentes estructurales más importantes de la tienda.
Los miembros horizontales y los tirantes diagonales se conectan a través de la roseta circular (disco Ringlock), lo que permite que varios miembros se reúnan en un único punto de conexión. Este diseño modular mejora significativamente la rigidez general al tiempo que permite una instalación rápida.
Las conexiones Ringlock correctamente apretadas ayudan a distribuir las cargas verticales y laterales de manera uniforme en toda la estructura.
Para obtener más información sobre los principios de ingeniería detrás de este sistema modular, consulte ¿Qué es una estructura Ringlock de acero? y ¿Cómo se instalan las estructuras de acero Ringlock?

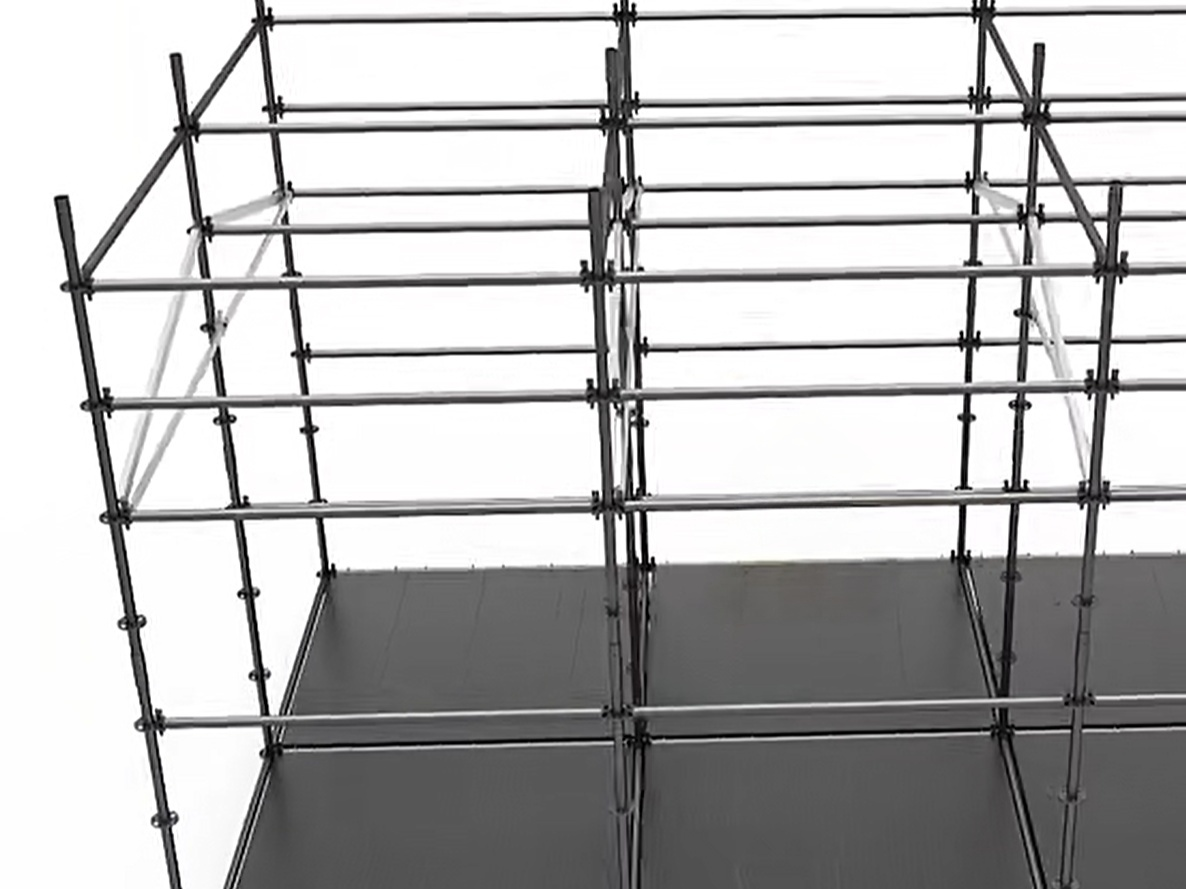

Paso 4: instale las vigas transversales y las vigas del techo
Una vez asegurado el marco principal, los instaladores continúan con las vigas transversales y las vigas del techo.
Estos miembros forman la estructura del techo y determinan la geometría de toda la tienda. Durante esta etapa, los instaladores deben verificar continuamente la alineación de las vigas para evitar errores de instalación acumulados que podrían afectar la tensión de la tela del techo más adelante.
Cuando todos los miembros del techo están conectados, el marco estructural principal está completo.
Para proyectos que requieren luces más grandes o equipos suspendidos, los ingenieros suelen consultar los sistemas Truss completos al seleccionar la configuración estructural más adecuada.

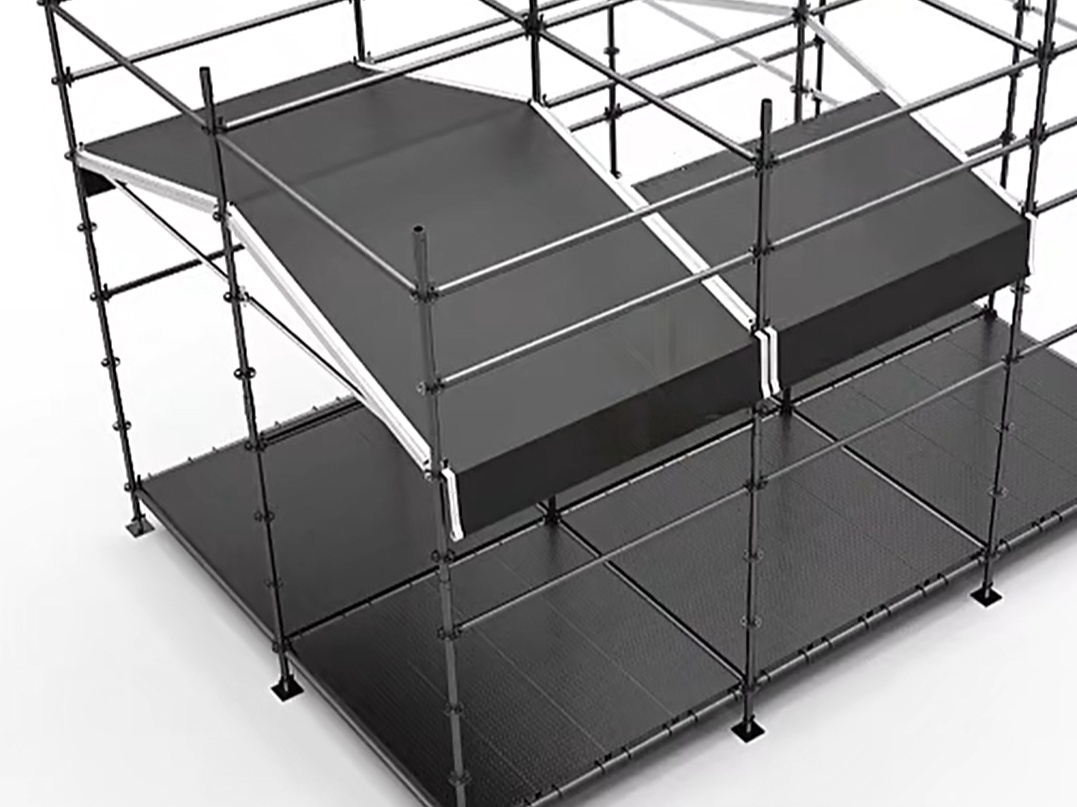

Paso 5: instale la tela del techo
La lona del tejado se instala mediante un sistema de carriles integrado.
En comparación con los métodos tradicionales de sujeción con cuerdas, el sistema de rieles mantiene la tela distribuida uniformemente y fijada de forma segura a lo largo de todo el tramo del techo. Una instalación adecuada reduce las arrugas, mejora el drenaje del agua y mejora la resistencia al viento.
Los instaladores deben asegurarse de que la tela se deslice suavemente dentro del riel sin torcerse.

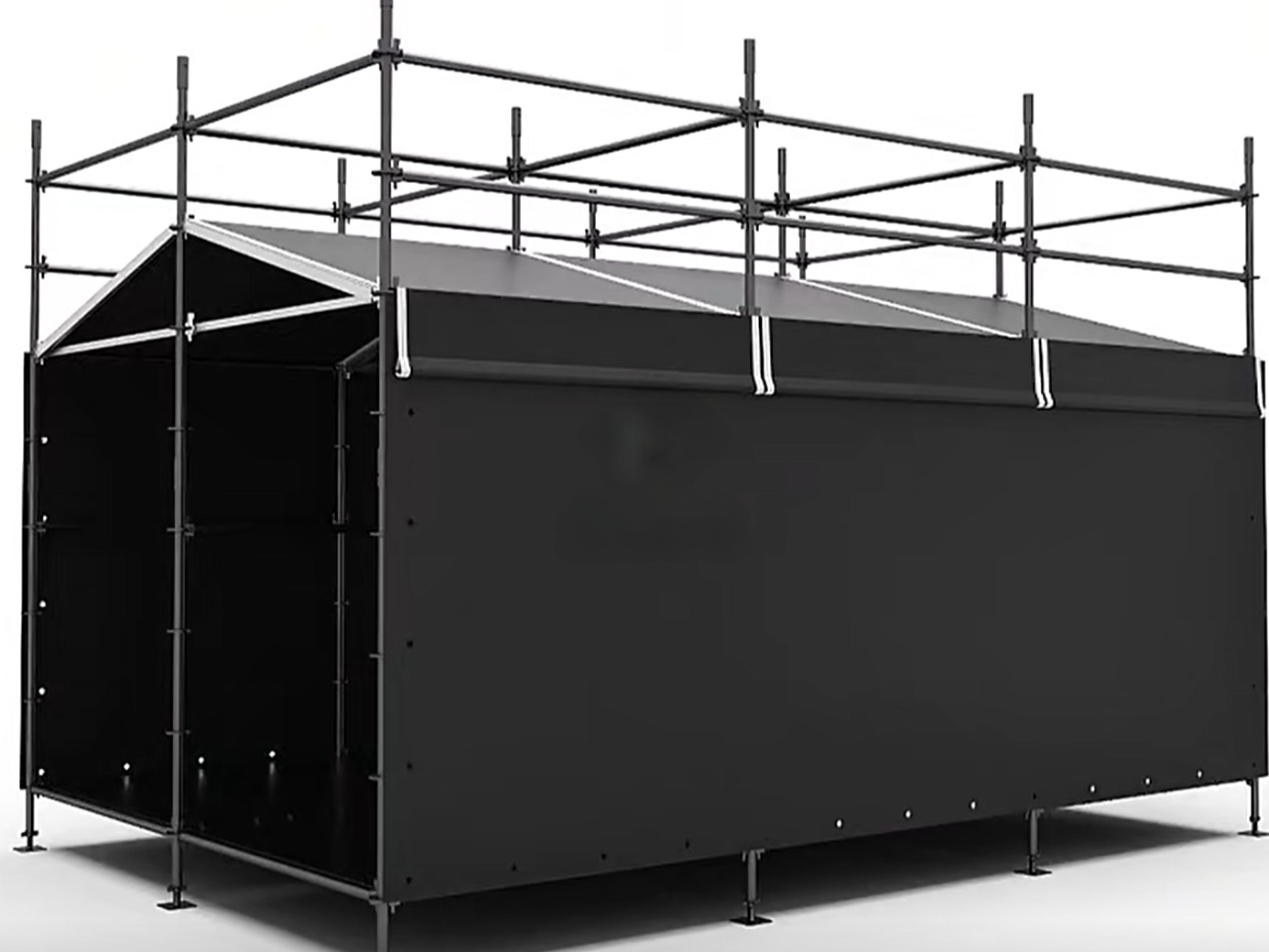

Paso 6: instale las paredes laterales
Una vez completado el techo, se colocan las telas de las paredes laterales alrededor del perímetro.
Las paredes laterales completamente cerradas aumentan la privacidad al tiempo que reducen la penetración del viento y protegen el interior de la lluvia y el polvo. Dependiendo de los requisitos del proyecto, se pueden seleccionar diferentes materiales para las paredes laterales, como tela de PVC, paneles transparentes o paredes de malla.

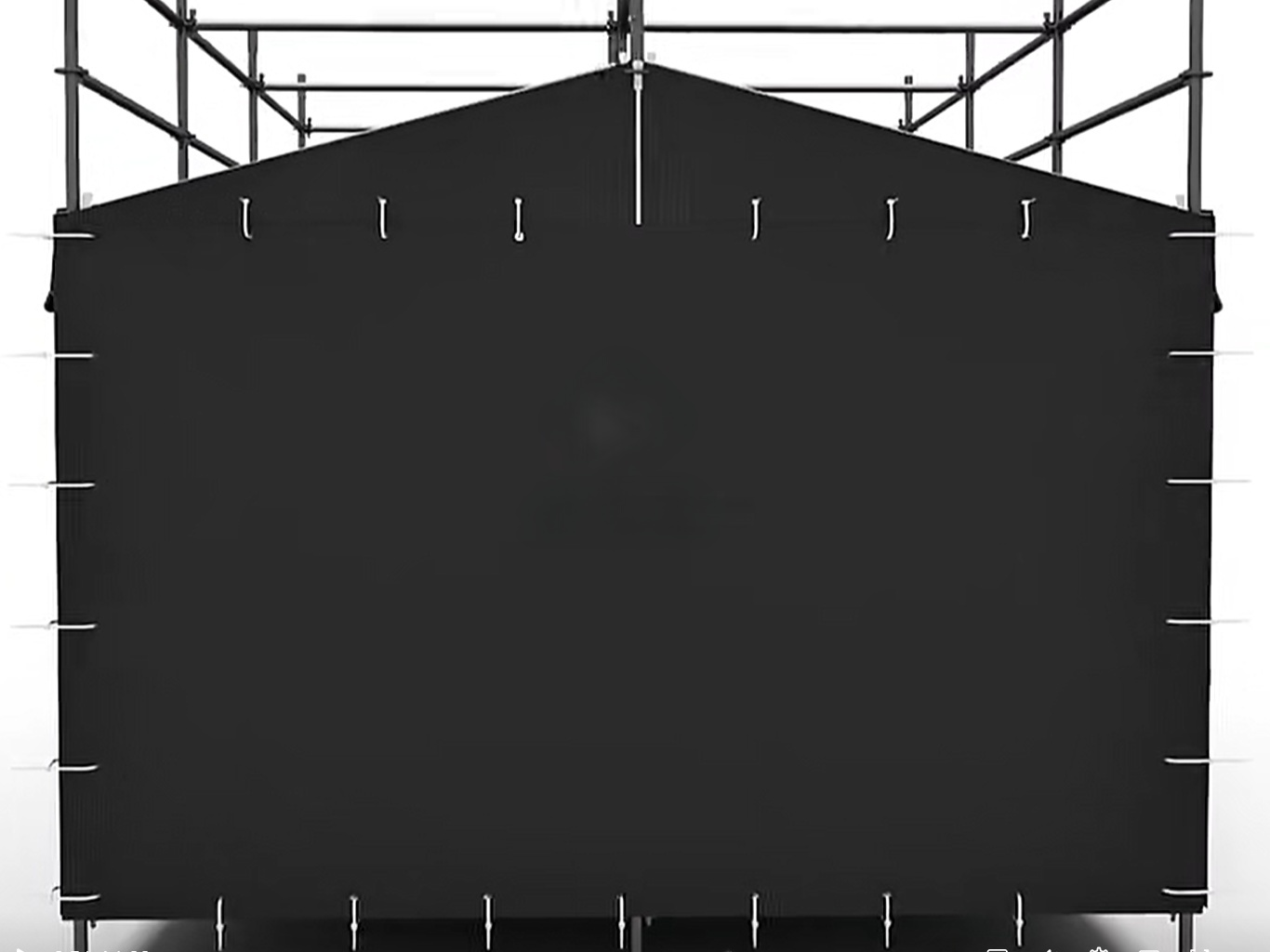

Paso 7: Asegure las correas de las paredes laterales y las barras de presión
Las correas de las paredes laterales están apretadas para evitar el movimiento durante vientos fuertes.
Luego se instalan barras de presión para distribuir uniformemente la fuerza de sujeción sobre la tela. Esto evita concentraciones de tensión localizadas que podrían dañar la tela con el tiempo y ayuda a mantener una apariencia limpia.
Se debe revisar cada correa para asegurar una tensión constante.

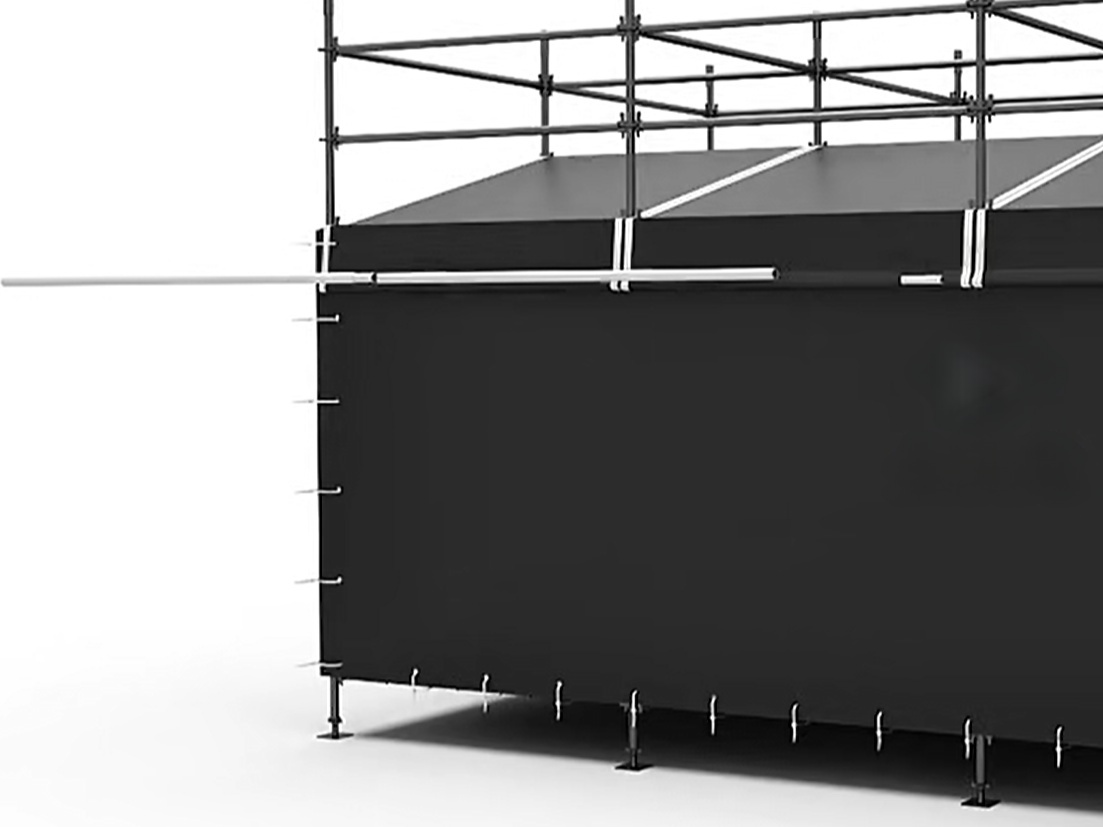

Paso 8: instale los tensores del techo
El último paso de la instalación es tensar el techo.
Los tensores de techo eliminan la holgura restante de la tela, creando una superficie de techo suave que resiste el viento y mejora la escorrentía del agua de lluvia. La tensión adecuada del techo no sólo mejora la apariencia sino que también extiende la vida útil de la tela de la tienda al reducir el movimiento innecesario durante la operación.
Después del tensado, el equipo de instalación debe realizar una inspección estructural completa antes de poner la tienda en servicio.
Por qué es importante una instalación adecuada
Aunque los sistemas de carpas Ringlock están diseñados para un montaje rápido, la calidad de la instalación afecta directamente la seguridad estructural y la vida útil.
Un proceso de instalación profesional proporciona varios beneficios importantes:
Mejora la estabilidad estructural general.
Mejora la resistencia al viento.
Aumenta el rendimiento a prueba de agua
Reduce el desgaste de la tela
Acelera el futuro montaje y desmontaje
Extiende la vida útil de los componentes estructurales.
Antes de operar la estructura, los instaladores también deben seguir las recomendaciones descritas en ¿A qué se debe prestar atención al usar Event Truss? para garantizar el cumplimiento de las prácticas de seguridad estándar.
Errores comunes que se deben evitar en la instalación de la carpa Ringlock
Una tienda de campaña modular Ringlock puede parecer sencilla de montar, pero pequeños errores de instalación pueden reducir significativamente su estabilidad estructural, su rendimiento impermeable y su resistencia al viento. Los siguientes errores deben identificarse y corregirse antes de poner la estructura en servicio.
1. Los cabezales de bloqueo no están completamente acoplados
Uno de los errores de instalación más comunes es no acoplar completamente los cabezales de bloqueo con las rosetas Ringlock.
Puede parecer que una conexión está en posición mientras la cuña o el cabezal de bloqueo no se han asegurado completamente. Bajo carga vertical, vibración o movimiento lateral, una conexión no completamente bloqueada puede aflojarse y permitir que el miembro conectado se mueva.
Los instaladores deben confirmar que:
Cada cabezal de larguero está correctamente asentado contra la roseta.
Cada cuña está completamente colocada en su posición.
Ningún conector está visiblemente flojo o desalineado.
Las conexiones se inspeccionan nuevamente después de ensamblar el marco primario.
El sistema de bloqueo nunca debe tratarse como un simple dispositivo de posicionamiento. Forma parte de la trayectoria de carga estructural y debe transferir fuerzas de manera confiable entre estándares, largueros, tirantes y miembros de soporte del techo.
2. Montaje de la estructura sobre una base irregular
Comenzar la instalación sin verificar primero las condiciones del suelo puede hacer que todo el marco de la tienda se vuelva desigual.
Si los estándares se instalan en diferentes elevaciones, el problema puede continuar hacia arriba a través de la estructura. Esto puede resultar en:
Miembros horizontales desalineados
Distribución de carga desigual
Dificultad para instalar vigas de techo.
Tensión incorrecta de la tela del techo
Estrés localizado en las conexiones.
Estabilidad estructural general reducida
Antes del montaje, se debe inspeccionar el terreno para determinar su nivelación, capacidad de carga, drenaje y posible asentamiento. Los gatos de base ajustable pueden compensar diferencias de elevación limitadas, pero no deben usarse para corregir condiciones de terreno inadecuadas o inestables.
La rejilla inicial debe medirse y nivelarse cuidadosamente porque los errores introducidos en la base son difíciles de corregir una vez instalada la estructura superior.
3. Aplicar una tensión incorrecta en la tela del techo
La tela del techo debe tensarse lo suficiente para permanecer suave y estable, pero una tensión excesiva o desigual también puede causar problemas.
Si la tela está demasiado suelta, puede:
Agitar repetidamente con el viento
Recoger agua de lluvia
Formar arrugas o puntos bajos.
Crear ruido durante un evento
Experimente un desgaste acelerado alrededor de los puntos de conexión
Si la tela se tensa demasiado o de manera desigual, se puede transferir una fuerza excesiva a los bordes de la tela, los rieles, los tensores y los miembros de soporte del techo. Esto podría deformar la cubierta del tejado o sobrecargar los puntos de fijación individuales.
Por lo tanto, la tensión del tejado debe aplicarse de forma gradual y simétrica. Los instaladores deben verificar la superficie de la tela, la dirección del drenaje, el encaje de los bordes y las posiciones del tensor durante el proceso en lugar de apretar completamente un lado antes de trabajar en el otro.
El objetivo no es simplemente hacer que la tela del tejado parezca firme. El objetivo es lograr una tensión controlada y equilibrada en toda la superficie del tejado.
4. Omitir llaves diagonales
Los miembros horizontales definen la rejilla estructural, pero por sí solos no proporcionan suficiente resistencia a la deformación lateral.
Los tirantes diagonales ayudan a estabilizar el marco y evitan que los tramos rectangulares se deformen en formas de paralelogramo debido al viento, fuerzas de instalación o cargas horizontales accidentales. La falta de tirantes puede reducir sustancialmente la rigidez de una tienda Ringlock, incluso cuando todos los estándares y largueros parecen conectados correctamente.
Los instaladores nunca deben quitar los tirantes simplemente porque interfieren con el acceso, la instalación en las paredes laterales o el uso interior. Cualquier modificación a la disposición de arriostramiento debe revisarse como parte de la configuración estructural general.
Antes de instalar la cubierta del techo, el personal debe verificar que:
Se instalan todos los tirantes diagonales especificados.
Los tirantes se colocan en los espacios correctos.
Los extremos de la abrazadera están completamente asegurados.
Ningún aparato ortopédico está doblado, dañado o sustituido incorrectamente.
La estabilidad temporal se mantiene durante todo el montaje.
5. Instalación de la tienda en condiciones de viento fuerte
El viento fuerte es uno de los peligros más graves durante la instalación de una tienda de campaña temporal.
Antes de que la estructura completa, la tela del techo, los tirantes, el anclaje y el sistema tensor estén en su lugar, el marco parcialmente ensamblado puede ser mucho más vulnerable que la estructura completa. La tela del techo también puede actuar como una vela durante la instalación, creando levantamientos repentinos o fuerzas laterales que los trabajadores tal vez no puedan controlar.
La instalación debe suspenderse cuando las condiciones del viento excedan los límites de trabajo seguros establecidos para el proyecto, el equipo y el método de instalación. Se requiere especial precaución cuando:
Manipulación de componentes con grandes superficies expuestas
Las condiciones climáticas deben monitorearse antes y durante todo el proceso de instalación. Una fecha límite o un calendario de eventos nunca deben tener prioridad sobre la seguridad de los trabajadores y la estabilidad estructural temporal.
Una vez finalizados todos los trabajos de instalación, la tienda de campaña debe someterse a una inspección final sistemática. La inspección debe verificar:
Estado de los cimientos y del conector base
Alineación vertical de estándares
Enganche total de los cabezales de bloqueo
Finalización del arriostramiento diagonal.
Correcta instalación de techo y vigas transversales.
Adecuación adecuada de la tela del techo en las vías.
Tensión equilibrada del techo
Correas laterales seguras y barras de presión.
Correcta disposición del anclaje o lastre
Ausencia de componentes dañados, doblados o sustituidos
Una carpa Ringlock solo debe ponerse en servicio después de que el instalador confirme que toda la estructura, no solo sus componentes individuales, se ha ensamblado de acuerdo con la configuración prevista.
Preguntas frecuentes
¿Cuánto tiempo se tarda en montar una tienda de campaña Ringlock?
Dependiendo del tamaño y la experiencia de la tripulación, la mayoría de las carpas para eventos de tamaño mediano se pueden ensamblar en uno o varios días.
¿Por qué se utiliza mucho el sistema Ringlock en carpas para eventos?
Su diseño de conexión modular proporciona alta resistencia, instalación rápida y excelente adaptabilidad a diferentes diseños de eventos.
¿Es realmente necesaria la tensión del tejado?
Sí. La tensión adecuada del techo mejora el rendimiento impermeable, reduce el movimiento inducido por el viento y prolonga la vida útil de la tela.
¿Se pueden instalar las tiendas Ringlock en terrenos irregulares?
Los desniveles menores se pueden corregir utilizando gatos de base, pero la base siempre debe prepararse adecuadamente antes de la instalación.
¿Se puede reutilizar la estructura?
Sí. Los sistemas de carpas Ringlock están diseñados para un montaje y desmontaje repetidos, lo que los hace adecuados para eventos turísticos y empresas de alquiler.
¿Qué condiciones climáticas se deben evitar durante la instalación?
La instalación debe suspenderse durante vientos fuertes, tormentas eléctricas u otras condiciones climáticas severas que puedan comprometer la seguridad de los trabajadores.
Recursos de ingeniería relacionados
Para una comprensión más profunda de las estructuras de eventos temporales, también le pueden interesar los siguientes recursos:
Sistema de estructura Ringlock Aprenda cómo se configuran las estructuras modulares Ringlock para plataformas de eventos temporales, torres de soporte, estructuras cerradas y otras aplicaciones.
Sistemas de armazón de techo Explore diferentes configuraciones de armazón de techo utilizadas para carpas temporales, conciertos, festivales, exposiciones y estructuras para eventos al aire libre.
Sistemas de truss para eventos Revise los sistemas de truss de aluminio diseñados para soportar iluminación, equipos de audio, pantallas LED, techos y equipos de producción de eventos.
Centro de conocimiento de sistemas de truss Explore guías estructurales, información de aplicaciones, prácticas de instalación y recursos de productos relacionados con sistemas de truss para eventos.
¿Cómo funciona un sistema Truss para eventos? Descubra cómo los sistemas de truss para eventos transfieren cargas estructurales y soportan iluminación, sistemas de sonido, pantallas LED y techos temporales.
Centro de conocimiento de instalación y práctica Explore guías de instalación adicionales, métodos de construcción prácticos, procedimientos de inspección y experiencia de configuración en el mundo real.
Conclusión
Una carpa Ringlock profesional combina ingeniería modular con una instalación eficiente, lo que la convierte en una de las soluciones de refugio temporal más confiables para eventos modernos. Siguiendo una secuencia de instalación estandarizada, desde la plataforma y el marco estructural hasta el tensado de la tela, los contratistas pueden lograr una estructura segura, duradera y resistente a la intemperie que funcione de manera confiable durante todo el evento y al mismo tiempo sea fácil de desmontar y reutilizar.

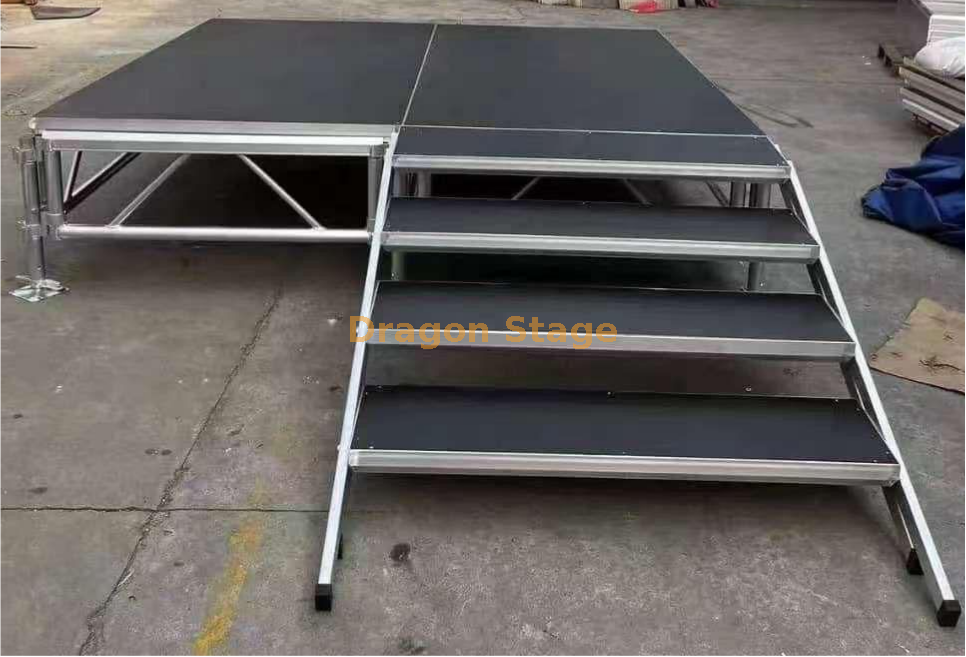

Mini sistemas de suelo modulares de aluminio para paneles de escenario, 2,44x2,44m, 8x8ft, altura 0,6-1m con 1 escalera.
El escenario modular de aluminio ajustable DragonStage de 2,44 x 2,44 m es un escenario compacto Plataforma para eventos con soporte de 8x8 pies construido a partir de dos estándares Paneles de escenario con cubierta de madera de 4x8 pies / 1,22x2,44m. Con una altura de acabado ajustable de 0,6-1,0 m, soportes de soporte extensibles, soportes para escenario, bases ajustables y componentes de acceso a escaleras, es adecuado para presentaciones pequeñas, eventos de DJ, ceremonias, actividades de la iglesia, presentaciones y puesta en escena de eventos temporales.

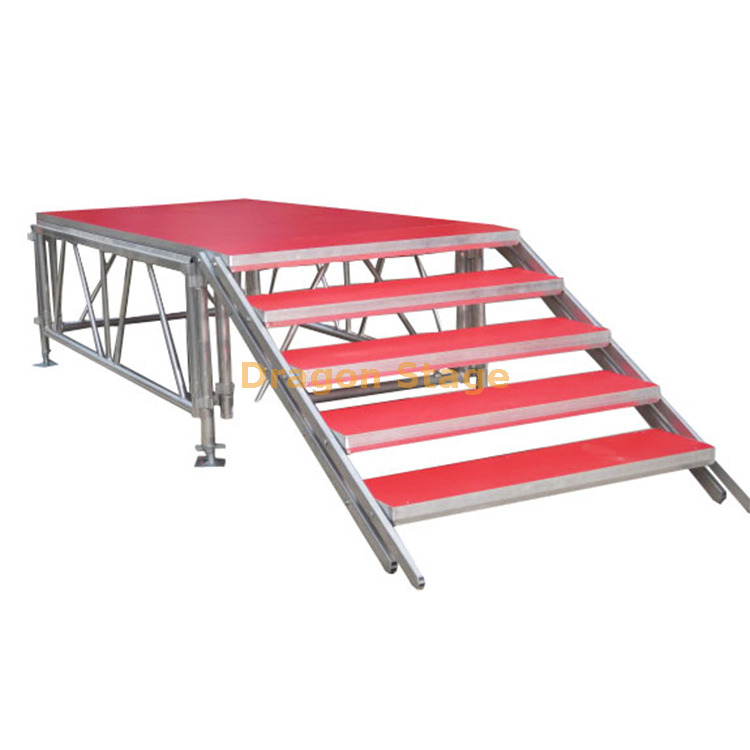

Ensamble un escenario portátil Escenario de aluminio móvil para conciertos al aire libre 2,44x1,22 m 8x4 pies con 1 escalera.
El kit de escenario portátil de aluminio DragonStage de 2,44 x 1,22 m es un compacto Plataforma temporal para eventos de 8x4 pies provista de una escalera de acceso. Diseñado para pequeños conciertos al aire libre, presentaciones de DJ, discursos, ceremonias, promociones y uso temporal en eventos, el escenario modular también se puede combinar con unidades adicionales compatibles de 4x8 pies cuando se requiere una plataforma más grande.

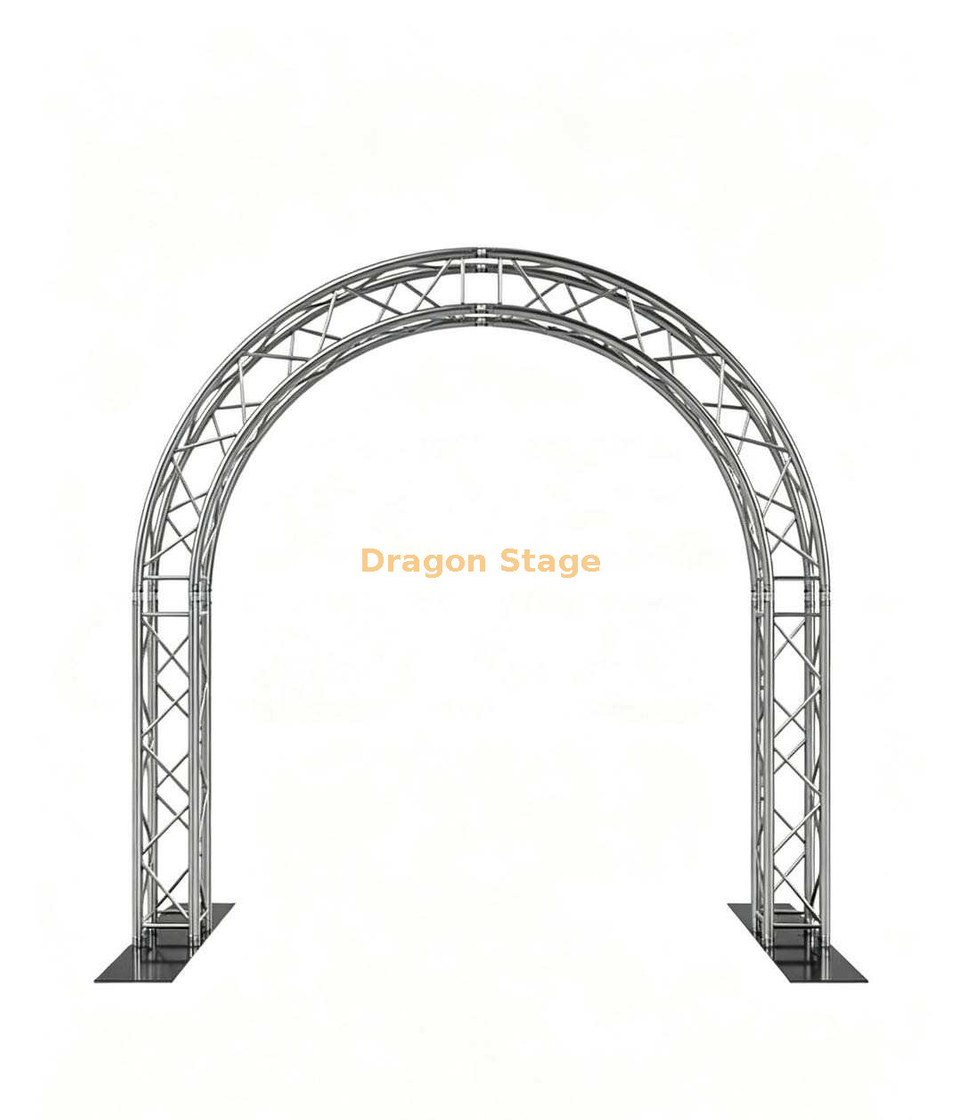

La puerta de enlace con armazón en arco de aluminio DragonStage de 3,8 x 3,4 m es una estructura de entrada curva compacta construida con Armazón de espiga de 290 × 290 mm con Placas base de 300×500 mm. Con dimensiones exteriores totales de aproximadamente 3800 mm de ancho × 3400 mm de alto, está diseñado para entradas de bodas, pasarelas de exposiciones, áreas de alfombra roja, decoración de eventos, zonas para fotografías y otras exhibiciones temporales de eventos.
