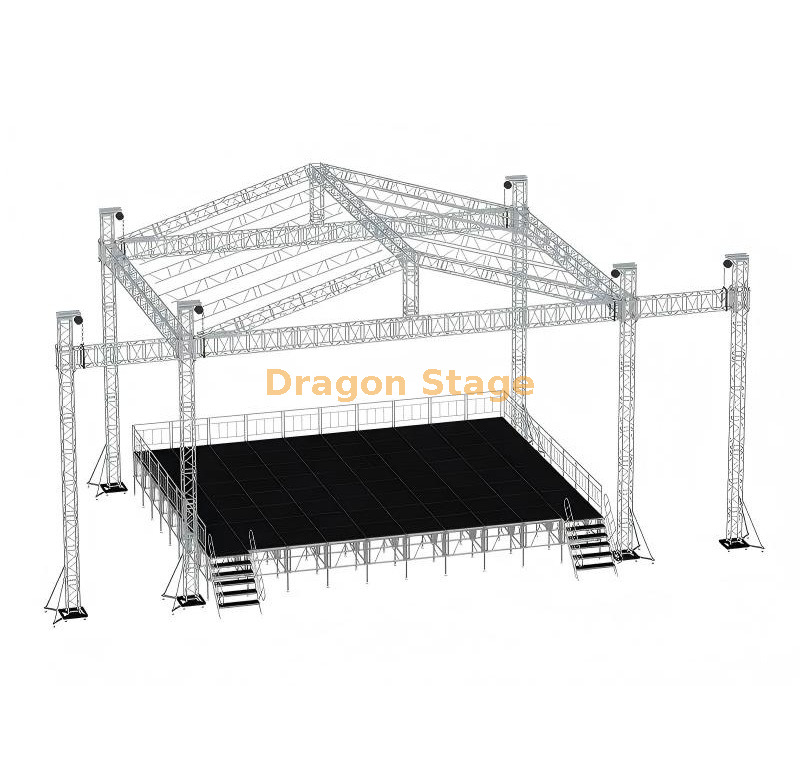

Armazones de techo con altavoces de escenario Line Array a la venta, sistema de armazón de altavoz con suspensión de aluminio para exteriores para eventos de 10x6m
Diseñados para brindar versatilidad, durabilidad e integración perfecta, estos armazones ofrecen la solución perfecta para suspender altavoces de matriz lineal, creando una experiencia de sonido envolvente para su audiencia.
Volumen de embalaje: 13cbm
Peso de embalaje: 1800 kg
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 10.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga de 6.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 8pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 6.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 5.20 m haz oblicuo | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 5.20 m de armadura de escalera | 4 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 4pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 0pcs |
| 2.20 m | 50 × 3.0 | CL30,289*50 | 4pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 8pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 126.16 | 1 por ciento |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 2,00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Pilar de 6.00 m alas | 2 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de alas | Bloque de manga de espiga S | 2 piezas |
| Base de acero s | 2 piezas |
| Top Sección S | 2 piezas |
| Polipasto manual, ba05 2tons | 2 piezas |
| Sección de bisagra de espiga, altura 1m | 2 piezas |
| Sling de fibra, ba04,2 toneladas 3m | 2 piezas |
| Estabilizador largo | 8pcs |
| Accesorio de truss |
| Acoplador cónico y clip y alfiler | conjunto
completo |
línea sistema de aluminio del braguero del tejado del altavoz de la etapa del arsenal del 10x6x7m
1. Introducción
La producción moderna de eventos al aire libre exige estructuras de alta visibilidad que puedan soportar las enormes cargas de los sistemas de audio profesionales. El sistema de armazón para colgar altavoces de exterior de aluminio DragonStage de 10 x 6 x 7 m es una solución especialmente diseñada para festivales de tamaño mediano a grande, mítines políticos y conciertos en gira. Con un espacio de 10 m x 6 m y un alcance vertical de 7 m, este sistema proporciona una cobertura de techo con estructura en A profesional al tiempo que integra alas de altavoz dedicadas de 2 metros para suspensión de arreglo lineal. 5 Para los gerentes de producción, este sistema representa un equilibrio perfecto entre escala estructural expansiva y modularidad de rápida implementación.
2. Desafíos de la industria y soluciones profesionales
El principal desafío para el montaje en exteriores es la suspensión segura de equipos de audio pesados a alturas significativas. A medida que los parlantes se mueven fuera del marco del escenario principal para mejorar las líneas de visión, el centro de gravedad cambia y la carga del viento se convierte en una variable de seguridad crítica.
DragonStage aborda estos desafíos a través de un diseñado con precisión. sistema de bloque de manga de espiga .6 Al utilizar aluminio 6082-T6 de alta resistencia y componentes de armadura cuadrada CS289x289, la estructura mantiene una rigidez excepcional bajo cargas dinámicas. El sistema incluye 16 estabilizadores largos y bases de acero de alta resistencia para garantizar una huella amplia, contrarrestando el efecto de palanca creado por los pesados conjuntos lineales en las alas laterales. Este enfoque de 'soporte en el suelo' permite que el techo y los altavoces se monten a la altura de la cintura y se eleven de forma segura mediante polipastos manuales de 2 toneladas, lo que reduce significativamente los riesgos asociados con el trabajo elevado (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Características clave y beneficios operativos
La armadura de techo concertado de 10x6 m es una inversión en capacidad profesional y ofrece características que simplifican los complejos requisitos de montaje.
Alas de suspensión integradas en línea
Cada sistema está equipado con dos alas de altavoz de 2 metros de ancho. 7 Estos no son meros complementos, sino que están estructuralmente integrados en el sistema de torre, lo que permite la suspensión clara de line arrays fuera del área del escenario. Este diseño limpia el escenario de obstáculos de audio, brindando a los artistas más espacio y al público vistas sin obstáculos. El uso de tubos principales de 50x3,0 mm garantiza que las alas puedan soportar la tensión vertical de los equipos de audio profesionales (Fuente: https://www.dragontruss.com/Speaker-Truss-pl3352133.html ).
Protección para todo tipo de clima y aparejo modular
Proteger los costosos equipos de sonido e iluminación es primordial. Este sistema incluye una cubierta de PVC retardante de llama de alta tensión (disponible en azul o colores personalizados). 8 El diseño de estructura en A garantiza un drenaje eficiente del agua, evitando el efecto de 'acumulación' que puede provocar fallas estructurales durante lluvias intensas. Además, todos los componentes cuentan con la certificación TUV , lo que cumple con los estándares internacionales de seguridad para estructuras temporales y garantiza que su evento cumpla con las regulaciones globales para lugares (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es el ancho total del sistema, incluidas las alas? | El cuerpo principal tiene 10 m de ancho, más dos alas de 2 m, lo que hace que el ancho estructural total sea de 14 m. |
| P: ¿Cuál es la capacidad de carga de los polipastos manuales? | Cada uno de los 6 pilares (4 para el cuerpo principal, 2 para las alas) está equipado con un polipasto manual de 2 toneladas. |
| P: ¿Se puede personalizar la marquesina para mi marca? | Sí. Si bien el azul es estándar, ofrecemos colores personalizados y opciones de marca para el material de PVC. |
| P: ¿Cuánto espacio ocupa el sistema empaquetado? | Todo el kit de 10x6x7m tiene un volumen de embalaje de aproximadamente 13cbm y pesa 1800kg. |
5. Fuerte llamado a la acción (CTA)
Lleve la producción de su festival al siguiente nivel con un sistema de montaje creado para un sonido de primer nivel. Confíe en DragonStage para obtener la estabilidad que sus artistas exigen y la seguridad que su audiencia merece.
Póngase en contacto con el equipo técnico de DragonStage hoy para obtener un presupuesto personalizado o descargue nuestras tablas de carga estructural para comenzar a planificar su evento al aire libre de 10x6 m.
