Peso de embalaje: 1500 kg
Volumen de embalaje: 14 cbm
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 8pcs |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Viga de 5.00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 2.00 m | 50 × 3.0 | BS400 × 400 | 2 piezas |
| 1.00 m | 50 × 3.0 | BS400 × 400 | 0pcs |
| Pilar de 6.00 m | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 8pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| haz cubo | cubo 400x400 | 0pcs |
| Torre de marco | Bloque de manga de truss Bolt S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | BS300 × 300 | 2 piezas |
| Viga superior de 5.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | BS300 × 300 | 1 por ciento |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 1 por ciento |
| 1.00 m | 50 × 3.0 | BS300 × 300 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 2.00 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 1.20 m | 50 × 3.0 | BS300 × 300 | 4pcs |
| 6.20 m de armadura de escalera | 4 sets | 3.00 m | 50 × 3.0 | BL30,300*50 | 4pcs |
| 2.00 m | 50 × 3.0 | BL30,300*50 | 4pcs |
| 1.20 m | 50 × 3.0 | BL30,300*50 | 4pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | BS300 × 300 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 8pcs |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 134.96 | 1 por ciento |

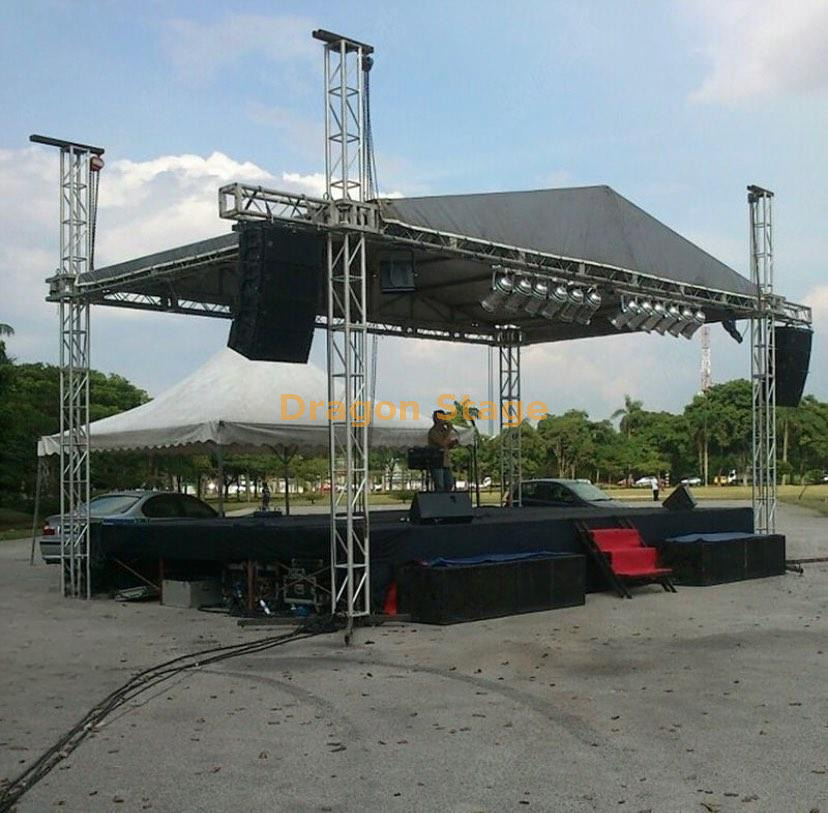

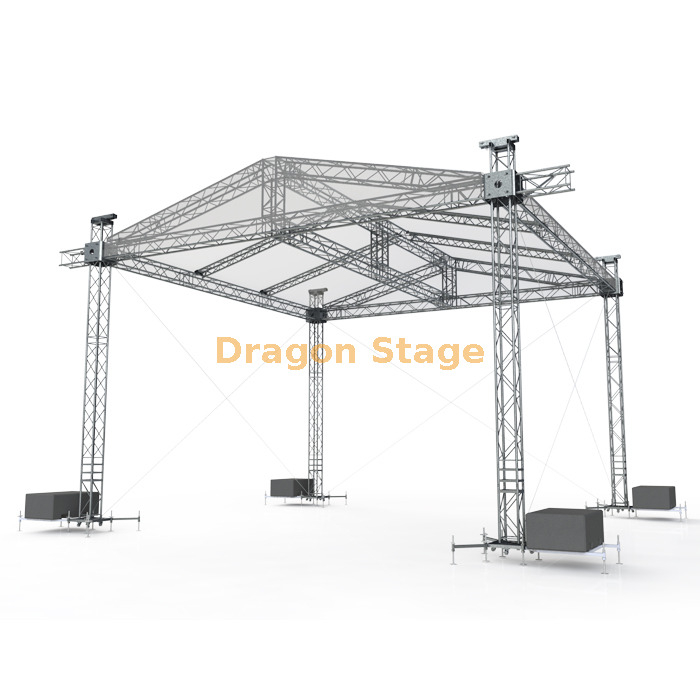

Braguero al aire libre de aluminio profesional de la etapa del tejado del concierto del 12x5x7m
1. Introducción
La producción moderna de eventos al aire libre requiere un delicado equilibrio entre una amplia cobertura del escenario y la portabilidad estructural. La armadura de techo para conciertos al aire libre de aluminio DragonStage de 12x5x7m es la solución ideal de mediana a gran escala para festivales, eventos corporativos y presentaciones en vivo. Con una luz libre de 12 metros y una altura de 7 metros, este sistema proporciona la 'altura de corte' necesaria para diseños de iluminación profesionales y proyección de sonido de alta fidelidad. Diseñado para brindar confiabilidad, este armazón de techo para altavoces de concierto sirve como una base aérea sólida que garantiza la seguridad de los artistas y al mismo tiempo ofrece un alto impacto visual.
2. Desafíos de la industria y soluciones profesionales
Los contratistas de eventos a menudo enfrentan el desafío de proporcionar soporte estructural masivo sin la carga logística del acero pesado. Manejar las cargas de viento en una estructura de 7 metros y al mismo tiempo mantener un tiempo de instalación rápido es una preocupación principal para los equipos de gira.
DragonStage resuelve estos problemas utilizando cerchas de pernos de aluminio de alta calidad (BS400 para vigas y BS300 para pilares). Nuestro diseño incorpora tubos principales de 50x3,0 mm , lo que proporciona relaciones rigidez-peso superiores en comparación con las armaduras estándar de consumo. Para abordar la estabilidad, el sistema incluye dieciséis estabilizadores largos y bases de acero de alta resistencia que crean una huella amplia y segura. Para un despliegue rápido, la inclusión de polipastos manuales de 2 toneladas y secciones de bisagra permite ensamblar el techo a nivel del suelo y elevarlo de manera segura, lo que reduce significativamente los riesgos asociados con el trabajo en altura (Fuente: https://www.dragontruss.com/Stage-Truss-pl3452133.html ).
3. Características clave y beneficios operativos
El truss de escenario exterior de 12x5 m es más que un simple marco; es un entorno de producción totalmente integrado.
Distribución de carga optimizada y proyección de sonido
Las tes principales BS400 están diseñadas específicamente para soportar las cargas dinámicas de los equipos audiovisuales profesionales. El ancho de 12 m del sistema es perfecto para colgar alas de altavoces de matriz lineal integradas, lo que permite a los ingenieros de sonido lograr una cobertura acústica óptima sin obstruir la vista del público. Esta arquitectura modular de armadura de concierto permite la conexión segura de pantallas LED y equipos de iluminación complejos, al mismo tiempo que mantiene la integridad estructural verificada por nuestros estándares de ingeniería certificados por TUV (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
Protección de PVC para todo clima
Para proteger equipos electrónicos de alto valor, cada sistema viene con una cubierta de techo de PVC hecha a medida. Disponible en azul o en colores personalizados, el dosel está diseñado para una tensión máxima para evitar que el agua se acumule durante lluvias intensas, un punto común de falla en diseños inferiores. Este techo de escenario resistente a la intemperie garantiza que su evento continúe independientemente de los elementos, proporcionando un espacio de trabajo seco para los artistas y el personal técnico. Además, nuestro trussing cumple con los estándares internacionales de aparejo, lo que garantiza que cada punto de conexión cumpla con los requisitos de seguridad exigidos por los principales lugares de eventos del mundo (Fuente: https://www.plasa.org ).
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es el peso total del sistema de 12x5x7m? | El peso total del embalaje es de aproximadamente 1500 kg, con un volumen de 14 metros cúbicos para el envío. |
| P: ¿Puedo utilizar motores de cadena eléctricos en lugar de polipastos manuales? | Sí. Los bloques de manguito y las secciones superiores son compatibles con la mayoría de los polipastos eléctricos de cadena estándar de 1 y 2 toneladas. |
| P: ¿El aluminio es resistente al agua salada? | Utilizamos una aleación de aluminio de alta calidad que ofrece una excelente resistencia a la corrosión natural; sin embargo, recomendamos un enjuague regular para instalaciones costeras permanentes. |
| P: ¿Cuál es la clasificación máxima de velocidad del viento? | Con el lastre y los estabilizadores adecuados, el sistema está clasificado para uso estándar en exteriores. Los cálculos de carga de viento específicos están disponibles a pedido para su sitio. |
5. Fuerte llamado a la acción (CTA)
No comprometa la seguridad y la escala de su próxima producción al aire libre. Elija el estándar de la industria en cuanto a confiabilidad y excelencia en ingeniería.
Póngase en contacto con el departamento de ingeniería de DragonStage hoy para recibir una cotización personalizada o descargar los esquemas técnicos completos de montaje para su sistema de armadura de techo de 12x5x7m.
