Peso de embalaje: 1650 kg
Volumen de embalaje: 15 cbm

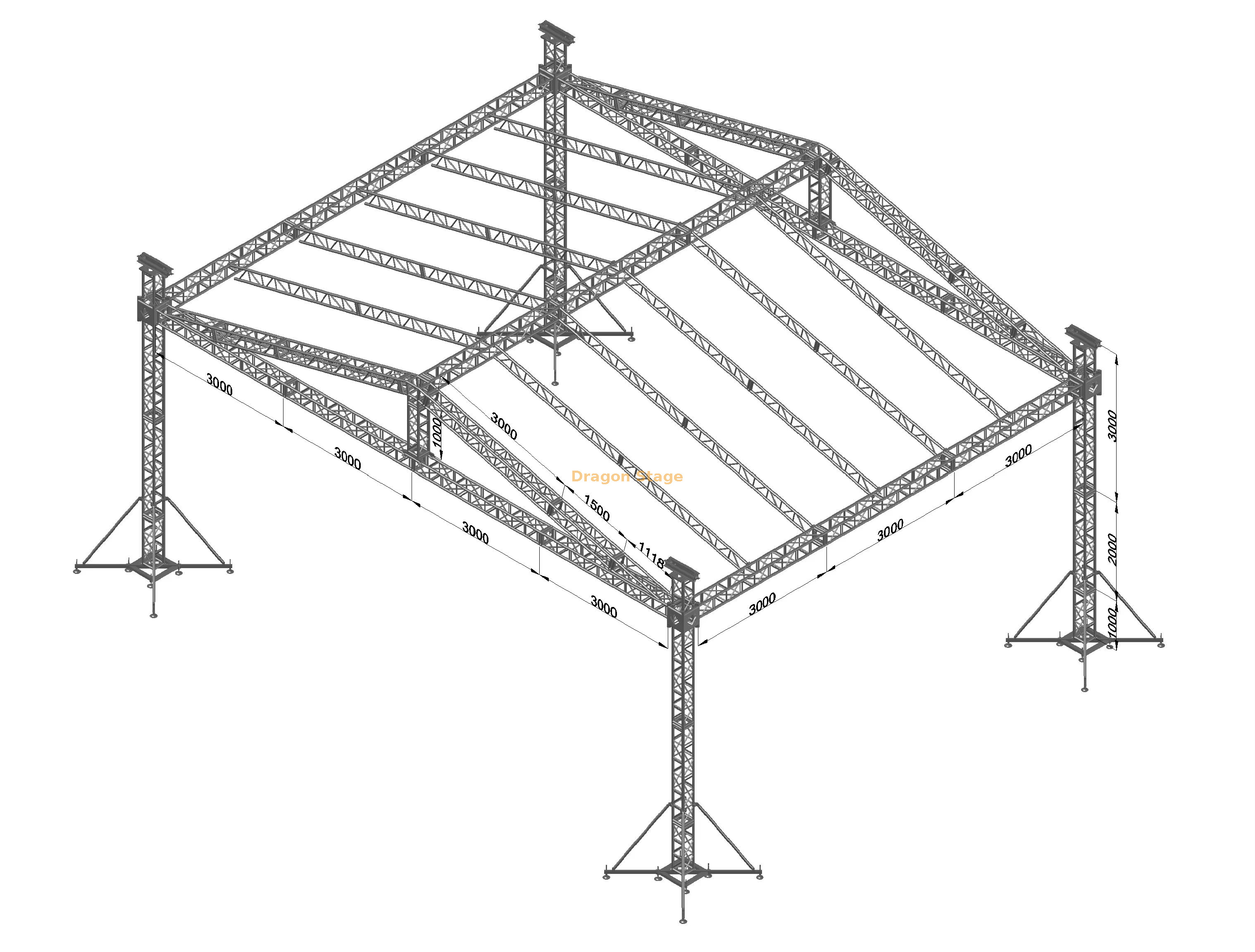

| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Viga de 12.00 m (frente) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 8pcs |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Viga de 9,00 m (lado) | 2 conjuntos | 3.00 m | 50 × 3.0 | CS389 × 389 | 6 piezas |
| 2.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| 1.00 m | 50 × 3.0 | CS389 × 389 | 0pcs |
| Pilar de 5.00 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Torre de marco | Bloque de manga de espiga S | 4pcs |
| Base de acero s | 4pcs |
| Top Sección S | 4pcs |
| Polipasto manual, ba05 2tons | 4pcs |
| Sección de bisagra de espiga, altura 1m | 4pcs |
| Sling de fibra, ba04,2 toneladas 3m | 4pcs |
| Estabilizador largo | 16 piezas |
| Artículo |
| Especificación (armadura Squre) | Cantidad |
| longitud | tubo principal (mm) | tamaño (mm) |
| Pilar de techo | 2 conjuntos | 1.20 m | 50 × 3.0 | CS289 × 289 | 2 piezas |
| Viga superior de 9.00 m | 1 conjuntos | 3.00 m | 50 × 3.0 | CS289 × 289 | 3 piezas |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| 1.00 m | 50 × 3.0 | CS289 × 289 | 0pcs |
| Viga oblicua de 6.20 m | 4 sets | 3.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 2.00 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 1.20 m | 50 × 3.0 | CS289 × 289 | 4pcs |
| 6.20 m de armadura de escalera | 8 sets | 3.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 2.00 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| 1.20 m | 50 × 3.0 | CL30,289*50 | 8pcs |
| Componentes del techo |
| Techo Conner de 4 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 2 piezas |
| Techo Conner de 5 maneras, uso para la armadura de la viga del techo | CS289 × 289 | 0pcs |
| Conectar placa con abrazadera | 2 piezas |
| Aferración | 16 piezas |
| Pinza doble | 8pcs |
| Material del dosel del techo: PVC, color azul o personalizado. | 194.16 | 1 por ciento |

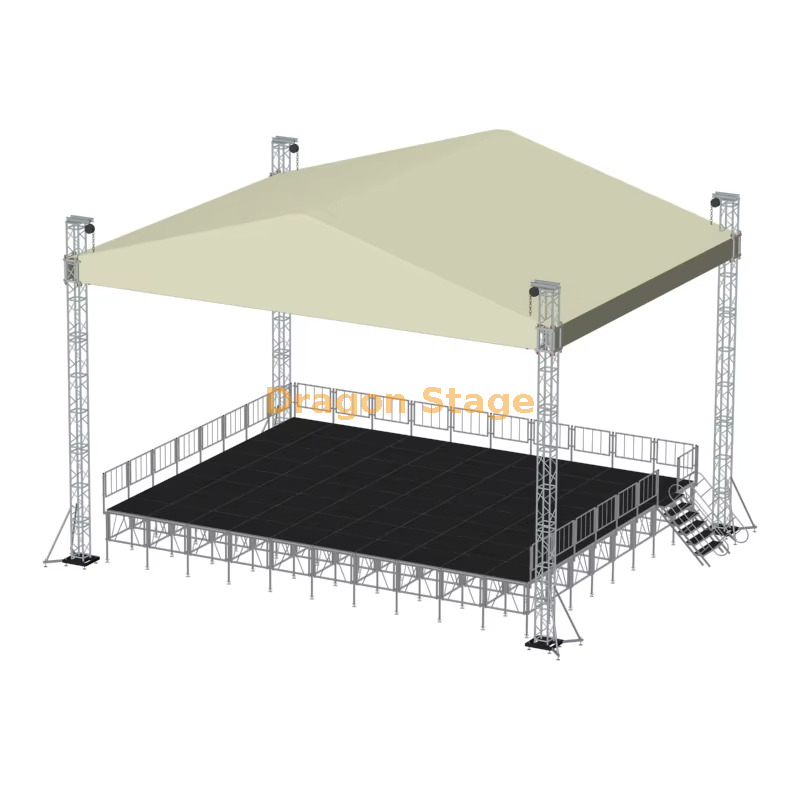

Braguero profesional del acontecimiento de la iluminación de la plata del concierto al aire libre del 12x9x6m
1. Introducción
La producción de eventos moderna requiere una base estructural que sea estéticamente llamativa y técnicamente inflexible. El armazón para eventos con iluminación plateada para conciertos al aire libre DragonStage de 12x9x6m es una solución versátil de mediana a gran escala diseñada para festivales, mítines corporativos y presentaciones en gira. Con una luz frontal de 12 metros y una profundidad de 9 metros, este sistema proporciona más de 100 metros cuadrados de espacio cubierto para actuaciones. El espacio libre vertical de 6 metros está optimizado para diseños de iluminación de alto impacto, proporcionando la altura necesaria para luminarias de largo alcance y líneas de visión claras para la audiencia.
2. Desafíos de la industria y soluciones profesionales
Para los responsables de producción, el principal reto de un tramo de 12 metros es garantizar la rigidez estructural sin añadir un peso excesivo que complique la logística. Además, gestionar las cargas de viento en una estructura de 6 metros en entornos al aire libre es fundamental para la seguridad y la aprobación regulatoria.
DragonStage aborda estos desafíos utilizando una aleación de aluminio premium 6061-T6 en un perfil de armazón cuadrado reforzado. 1 Este material proporciona una relación resistencia-peso excepcional, lo que permite realizar aparejos pesados y al mismo tiempo mantener el sistema portátil. Para garantizar la estabilidad, nuestro sistema de 12x9 m presenta un 2 diseño robusto de torre de soporte en el suelo con bases de acero de alta resistencia y estabilizadores ajustables. Esta configuración baja el centro de gravedad y permite una nivelación precisa en terrenos irregulares del festival. Por seguridad, todo el conjunto está diseñado para montarse a nivel del suelo y elevarse mediante un sistema de bloque de manga sincronizado, minimizando el trabajo a gran altura (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
+1
3. Características clave y beneficios operativos
El truss de iluminación plateado de 12x9x6m es un activo esencial para las empresas de producción que buscan una solución de montaje confiable y multifuncional.
Arquitectura de aluminio plateado de precisión
El acabado plateado natural del aluminio 6061-T6 proporciona una estética limpia y profesional que complementa cualquier diseño de escenario. Más allá de la apariencia, la armadura utiliza conexiones de perno o espiga de alta precisión que garantizan un ajuste perfecto y eliminan el juego estructural. Esto es vital para mantener la integridad del tramo de 12 m bajo las cargas dinámicas de accesorios de iluminación en movimiento y sistemas de audio vibrantes (Fuente: https://www.dragontruss.com/Lighting-Truss-pl3552133.html ).
Protección de PVC para todo clima
Para proteger los costosos equipos técnicos, este sistema incluye una cubierta de PVC ignífuga hecha a medida. El techo está diseñado con suficientes puntos de tensión para evitar que el agua se acumule, incluso durante fuertes lluvias. Este techo de escenario resistente a la intemperie garantiza que su evento pueda desarrollarse independientemente de los elementos. Además, nuestros procesos de fabricación están respaldados por la certificación TUV , lo que le proporciona la documentación estructural necesaria para obtener permisos para eventos y cumplir con los requisitos de seguros a nivel mundial (Fuente: https://www.dragontruss.com/TUV-Report-dc249965.html ).
4. Preguntas frecuentes prácticas para profesionales del escenario
| Pregunta | Respuesta |
| P: ¿Cuál es la carga máxima para el tramo de 12 m? | La capacidad de carga depende de la serie de truss específica (por ejemplo, 290 mm o 400 mm). Con cada cotización se proporcionan tablas de carga detalladas. |
| P: ¿El acabado plateado es resistente a los rayones? | El acabado de aluminio natural es muy duradero; sin embargo, recomendamos bolsas de transporte tipo truss estándar o estuches de viaje para mantener la estética. |
| P: ¿Se puede instalar esto sobre césped o tierra? | Sí. El sistema incluye bases de acero con estabilizadores largos y gatos niveladores diseñados específicamente para terrenos al aire libre. |
| P: ¿El paquete incluye los polipastos de elevación? | Sí, el sistema estándar incluye polipastos de cadena manuales, aunque es totalmente compatible con las actualizaciones de motores eléctricos. |
5. Fuerte llamado a la acción (CTA)
Lleve su producción al aire libre al siguiente nivel con un sistema de montaje diseñado para brindar durabilidad e impacto profesional. Confíe en DragonStage para la estabilidad que exige su producción.
Póngase en contacto con el equipo de ingeniería de DragonStage hoy para obtener una cotización técnica o descargue nuestras tablas de carga estructural de 12x9x6m para comenzar su proyecto.
