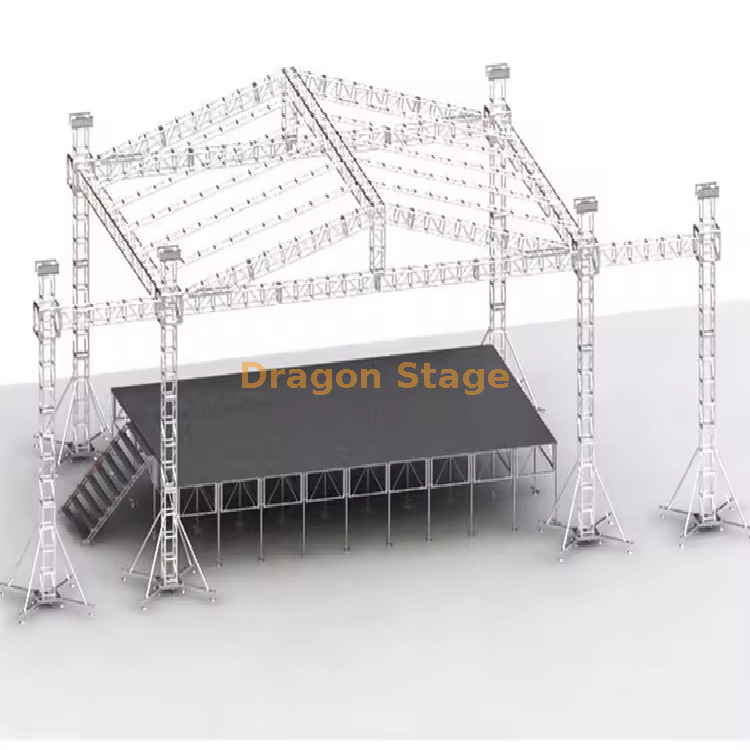

Sistema profesional de armadura de escenario de techo de concierto de 13x13x11m
1. Introducción: escala inigualable para grandes producciones de conciertos
Para los festivales al aire libre más grandes, conciertos en estadios y espectáculos públicos, una estructura masiva y de gran capacidad de carga no es negociable. El sistema de armadura para escenario de techo para conciertos DragonStage de 13 m (ancho) x 13 m (profundidad) x 11 m (alto) está diseñado para satisfacer estas demandas extremas, proporcionando un marco colosal y certificado capaz de admitir una amplia gama de iluminación profesional, altavoces de matriz lineal y pantallas de vídeo de gran formato.
Este sistema es la solución definitiva para empresas de producción de eventos y profesionales de giras que requieren una integridad estructural sin concesiones y una presencia visual impresionante a una escala verdaderamente grande. Sus componentes especializados de alta resistencia garantizan la máxima seguridad y un proceso de construcción rápido y eficiente para las producciones más complejas.
2. Resolviendo los desafíos del aparejo pesado de gran envergadura
El principal desafío al gestionar un sistema de truss de este tamaño es mantener una estabilidad extrema y una capacidad de carga certificada en un tramo de 13 metros y una altura de 11 metros. El uso de truss estándar, más ligero, es insuficiente e inseguro para las elevadas cargas verticales y dinámicas de un concierto importante.
DragonStage aborda esto integrando dos tamaños diferentes de armadura cuadrada de alta resistencia: CS389x389 para las vigas principales para gestionar la luz expansiva y las cargas pesadas, y CS289x289 para los pilares de soporte y componentes del techo cruciales de 10,00 m de altura. Todas las secciones cuentan con un robusto tubo principal de $50 x 3,0 $mm , un sello distintivo de la construcción de aluminio de calidad profesional. Este uso específico de componentes de alta resistencia minimiza el peso total del embalaje ( 2500 kg ) y el volumen ( 22 cbm ) para un sistema de esta escala, optimizando el transporte al tiempo que garantiza la integridad estructural y el cumplimiento de las normas de seguridad internacionales (Fuente: https://www.dragontruss.com/Aluminum-Truss-pl3962133.html ).
3. Características técnicas básicas para la seguridad y el éxito operativo
El Concert Roof Stage Truss de 13x13x11m es un sistema totalmente integrado, completo con todos los componentes necesarios para un despliegue seguro y eficaz.
Huella masiva y apoyo inquebrantable
Tes principales: Las vigas frontales y laterales de 13,00 m utilizan el truss CS389x389 de alta resistencia , diseñado específicamente para tramos largos sin soporte y máxima distribución de carga útil.
Pilares y altura: Cuatro pilares de soporte de 10,00 m de altura proporcionan la elevación vertical necesaria para alcanzar la impresionante altura total de 11 m, crucial para montajes a gran escala y líneas de visión del público.
Sistema de estabilidad: el marco estructural está asegurado con 4 bloques de manga con espiga S , , 4 componentes de base de acero S y 16 estabilizadores largos para garantizar una postura amplia y firme capaz de resistir el levantamiento del viento y las fuerzas laterales.
Equipo de elevación y aparejo con todas las funciones
Elevación: El paquete incluye 4 polipastos manuales (BA05) de 2 toneladas cada uno, junto con eslingas de fibra (BA04) a juego , lo que proporciona la ventaja mecánica esencial para un montaje vertical seguro y una gestión de carga.
Protección del techo y del clima: un sistema integral de techo, que incluye esquinas de techo especializadas y una gran marquesina de PVC (área total $272,46 m^2 $ ), ofrece protección crítica contra la lluvia y el sol, extendiendo la vida útil del equipo instalado.
Alas y accesorios integrados
Wings for Sound: El sistema incluye estructuras dedicadas para alas de altavoces de arreglo lineal, con vigas Wings de 2,00 m (CS389x389) y pilares Wings de 10,00 m (CS289x289) . Estas alas proporcionan puntos de fijación independientes y estructuralmente sólidos para grupos de audio pesados.
Hardware completo: un conjunto completo de acopladores cónicos, clips de seguridad y pasadores garantiza un montaje rápido, seguro y estandarizado de cada junta en toda la enorme estructura.
4. Preguntas frecuentes prácticas para contratistas de montaje de grandes eventos
| Pregunta | Respuesta |
| P: ¿Cuál es la función principal de los diferentes tamaños de truss? | El CS389x389 más ancho se utiliza para tramos horizontales largos (vigas) y el CS289x289 se utiliza para elementos verticales (pilares) y partes de techo, equilibrando la capacidad de carga con una eficiencia óptima del material. |
| P: ¿Cuál es la altura máxima de la estructura del armazón del techo? | El sistema está diseñado para alcanzar una impresionante altura total de 11 metros , lo que proporciona un amplio espacio libre para grandes videowalls y diseños de iluminación complejos. |
| P: ¿El techo y las alas laterales están incluidos en el sistema? | Sí, el armazón para las alas laterales (utilizado para colgar line arrays) y el dosel protector de techo de PVC están completamente incluidos en este paquete profesional. |
| P: ¿Cómo se asegura el sistema en el suelo? | La estabilidad se logra mediante placas de base de acero S , estabilizadores largos (16 piezas) y el uso apropiado de agua o lastre de concreto atado a los puntos de los estabilizadores, de acuerdo con los cálculos de carga específicos del sitio. |
5. Fuerte llamado a la acción (CTA)
Deje de conformarse con escenarios más pequeños y de menor capacidad. Invierta en la integridad estructural certificada necesaria para el entretenimiento de clase mundial.
Comuníquese con un especialista en ingeniería de DragonStage de inmediato para revisar los esquemas de carga certificados por TUV y comenzar a personalizar su sistema de armadura de escenario Concert Roof de 13x13x11m.
