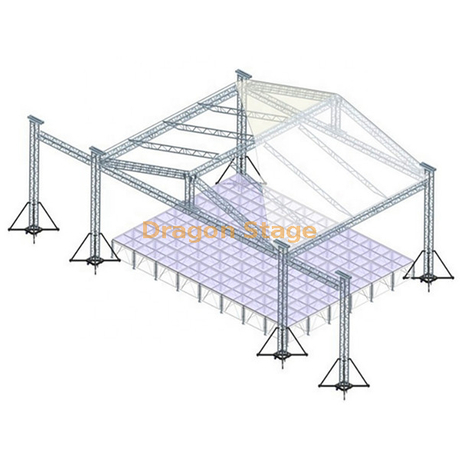

Sistema de armadura de sonido ligero portátil de aluminio para eventos de concierto al aire libre personalizado el 12x10x9m

Marca: Dragon Stage

Descripción del producto

peso del embalaje: 2200 kg

volumen de embalaje: 15cbm

Artículo		Especificación (truss cuadrado)			Cantidad
		longitud	tubo principal (mm)	tamaño (mm)
12,00 m Haz (frente)	2 juegos	3,00 metros	50×3.0	CS389×389	8 piezas
		2,00 metros	50×3.0	CS389×389	0 piezas
		1,00 m	50×3.0	CS389×389	0 piezas
9,00 m Manga (lado)	2 juegos	3,00 metros	50×3.0	CS389×389	6 piezas
		2,00 metros	50×3.0	CS389×389	0 piezas
		1,00 m	50×3.0	CS389×389	0 piezas
Pilar de 8,00 m	4 juegos	3,00 metros	50×3.0	CS289×289	8 piezas
		2,00 metros	50×3.0	CS289×289	0 piezas
		1,00 m	50×3.0	CS289×289	4 piezas
Torre de marco	Bloque de manga de espiga S				4 piezas
	Base de acero S				4 piezas
	Sección superior S				4 piezas
	Polipasto manual,BA05 2Tons				4 piezas
	Sección de bisagra de espiga, altura 1 m				4 piezas
	Eslinga de fibra,BA04,2 toneladas 3m				4 piezas
	Estabilizador largo				16 piezas
Artículo		Especificación (truss cuadrado)			Cantidad
		longitud	tubo principal (mm)	tamaño (mm)
Pilar del techo	2 juegos	1,20m	50×3.0	CS289×289	2 piezas
Viga superior de 9,00 m	1 juegos	3,00 metros	50×3.0	CS289×289	3 piezas
		2,00 metros	50×3.0	CS289×289	0 piezas
		1,00 m	50×3.0	CS289×289	0 piezas
Haz oblicuo de 6,20 m	4 juegos	3,00 metros	50×3.0	CS289×289	4 piezas
		2,00 metros	50×3.0	CS289×289	4 piezas
		1,20m	50×3.0	CS289×289	4 piezas
Armazón de escalera de 6,20 m	8 juegos	3,00 metros	50×3.0	CL30,289*50	8 piezas
		2,00 metros	50×3.0	CL30,289*50	8 piezas
		1,20m	50×3.0	CL30,289*50	8 piezas
Componentes del techo		Conner de techo de 4 vías, uso para armazón de vigas de techo		CS289×289	2 piezas
		Conner de techo de 5 vías, uso para armazón de vigas de techo		CS289×289	0 piezas
		Placa de conexión con abrazadera			2 piezas
		Abrazadera simple			16 piezas
		Abrazadera doble			8 piezas
		material de la cubierta del techo: pvc, color azul o personalizado.		194.16	PC 1
Artículo		Especificación (truss cuadrado)			Cantidad
		longitud	tubo principal (mm)	tamaño (mm)
3,00 m Alas Viga	2 juegos	3,00 metros	50×3.0	CS389×389	2 piezas
		2,00 metros	50×3.0	CS389×389	0 piezas
		1,00 m	50×3.0	CS389×389	0 piezas
Pilar de alas de 8,00 m	2 juegos	3,00 metros	50×3.0	CS289×289	4 piezas
		2,00 metros	50×3.0	CS289×289	0 piezas
		1,00 m	50×3.0	CS289×289	2 piezas
Torre de alas	Bloque de manga de espiga S				2 piezas
	Base de acero S				2 piezas
	Sección superior S				2 piezas
	Polipasto manual,BA05 2Tons				2 piezas
	Sección de bisagra de espiga, altura 1 m				2 piezas
	Eslinga de fibra,BA04,2 toneladas 3m				2 piezas
	Estabilizador largo				8 piezas
Accesorio de armadura		Acoplador cónico y clip y pasador de seguridad			todo colocar

peso del embalaje: 1850 kg

volumen de embalaje: 12cbm

Artículo	Especificación					Cantidad
Etapa de montaje de aluminio	cubierta: 4x8ft (1,22x2,44m)		de madera			28 piezas
	Tirante de escenario de 1,22 m					35 piezas
	Tirante de escenario de 2,44 m					32 piezas
	soporte con tubo extensible					40 piezas
	Base ajustable para escenario					40 piezas
Escalera de escenario	cobertura de madera	total	8	pasos	ajustable a la altura del escenario	2 piezas
