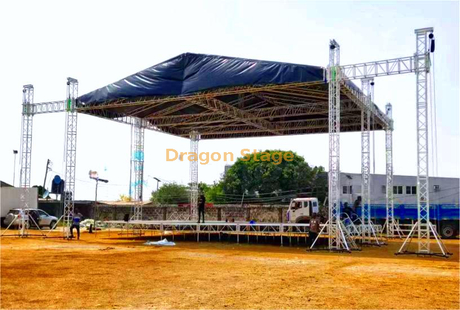

Armazón de techo inclinado de aluminio para eventos de conciertos 60x50x30 pies

Marca del producto: Dragon Stage

Descripción del Producto

peso del embalaje: 4150 kg

volumen de embalaje: 37cbm

Artículo		Especificación (truss cuadrado)			Cantidad
		longitud	tubo principal (mm)	Tamaño (mm)
18,00 m Manga(frontal)	3 juegos	3,00 metros	50×3.0	CS500×600	18 piezas
		2,00 metros	50×3.0	CS500×600	0 piezas
		1,00 metros	50×3.0	CS500×600	0 piezas
15,00 m Manga(lateral)	2 juegos	3,00 metros	50×3.0	CS500×600	10 piezas
		2,00 metros	50×3.0	CS500×600	0 piezas
		1,00 metros	50×3.0	CS500×600	0 piezas
Pilar de 8,00 m	6 juegos	3,00 metros	50x3.0	CS350×350	12 piezas
		2,00 metros	50x3.0	CS350×350	6 piezas
		1,00 metros	50x3.0	CS350×350	0 piezas
Torre de marco	Bloque de manguito de espiga M				6 piezas
	Base de acero M				6 piezas
	Sección superior M				6 piezas
	Polipasto manual,BA05 2Tons				6 piezas
	Sección de bisagra de espiga, altura 1 m				6 piezas
	Eslinga de fibra,BA04,2 toneladas 3m				6 piezas
	Estabilizador largo				24 piezas
Artículo		Especificación (truss cuadrado)			Cantidad
		longitud	tubo principal (mm)	Tamaño (mm)
Pilar del techo	3 juegos	1,80 metros	50×3.0	CS289×289	3 piezas
Viga Superior de 15,00 m	1 juegos	3,00 metros	50×3.0	CS289×289	5 piezas
		2,00 metros	50×3.0	CS289×289	0 piezas
		1,00 metros	50×3.0	CS289×289	0 piezas
Viga Oblicua de 9,20 m	6 juegos	3,00 metros	50×3.0	CS289×289	12 piezas
		2,00 metros	50×3.0	CS289×289	6 piezas
		1,20 metros	50×3.0	CS289×289	6 piezas
Armazón de escalera de 9,20 m	12 juegos	3,00 metros	50×3.0	CL30.289*50	24 piezas
		2,00 metros	50×3.0	CL30.289*50	12 piezas
		1,20 metros	50×3.0	CL30.289*50	12 piezas
Componentes del techo		Conner de techo de 4 vías, uso para armazón de vigas de techo		CS289×289	2 piezas
		Conner de techo de 5 vías, uso para armazón de vigas de techo		CS289×289	PC 1
		Conectar placa con abrazadera			3 piezas
		Abrazadera simple			24 piezas
		Doble abrazadera			12 piezas
		Material del dosel del techo: PVC, color azul o personalizado.		412.56	PC 1
Artículo		Especificación (truss cuadrado)			Cantidad
		longitud	tubo principal (mm)	Tamaño (mm)
Manga de alas de 3,00 m.	2 juegos	3,00 metros	50×3.0	CS500×600	2 piezas
		2,00 metros	50×3.0	CS500×600	0 piezas
		1,00 metros	50×3.0	CS500×600	0 piezas
Pilar de alas de 8,00 m	2 juegos	3,00 metros	FALSO	CS350×350	4 piezas
		2,00 metros	FALSO	CS350×350	2 piezas
		1,00 metros	FALSO	CS350×350	0 piezas
Torre de las alas	Bloque de manguito de espiga M				2 piezas
	Base de acero M				2 piezas
	Sección superior M				2 piezas
	Polipasto manual,BA05 2Tons				2 piezas
	Sección de bisagra de espiga, altura 1 m				2 piezas
	Eslinga de fibra,BA04,2 toneladas 3m				2 piezas
	Estabilizador largo				8 piezas
Accesorio de armadura		Acoplador cónico y clip y pasador Safrty			entero colocar

peso del embalaje: 6700 kg

volumen de embalaje: 46cbm

Artículo	Especificación				Cantidad
Etapa de montaje de aluminio.	cobertura: 4x8 pies (1x2m)		de madera		112 piezas
	soporte de escenario de 1 m				126 piezas
	soporte de escenario de 2 m				120 piezas
	soporte con tubo extensible				135 piezas
	Base ajustable para escenario				135 piezas
Escalera del escenario	cubierta de madera	total	8	pasos	2 piezas
